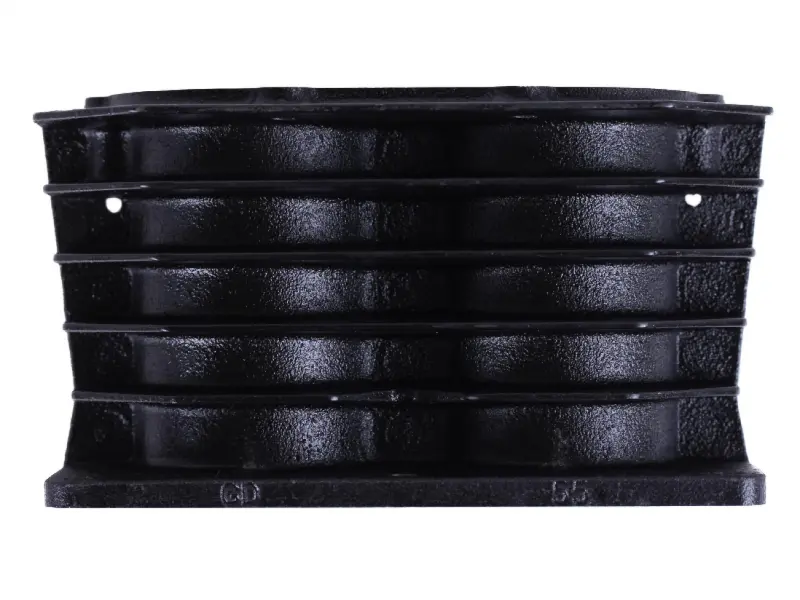

Блок цилиндра компрессора Compressor 55

Блок цилиндра компрессора Compressor 55

Деталь предназначена для ремонта поршневого компрессора исполнения Compressor 55. Внутри блока перемещается поршень с кольцами, а цилиндрическая поверхность направляет его ход и участвует в образовании камеры, где происходит сжатие воздуха. Исправное состояние этой детали важно для правильного положения поршневой группы, равномерного движения поршня и нормальной совместной работы с головкой и картером компрессора.

Назначение и конструкция

Корпус выполнен с выраженными наружными ребрами. Такая форма увеличивает площадь поверхности, через которую отводится тепло, возникающее во время сжатия воздуха. Снизу предусмотрена опорная часть для соединения с картером, сверху — плоскость сопряжения с головкой. Конструкция рассчитана на установку в составе соответствующей компрессорной группы, поэтому блок подбирают не только по условному обозначению 55, но и по фактической геометрии демонтированной детали.

Блок цилиндра заменяют при повреждении корпуса, деформации сопрягаемых плоскостей, выраженной выработке внутренней поверхности или нарушении посадки поршневой группы. Следы задиров, неравномерный износ и чрезмерный зазор между цилиндром, поршнем и кольцами могут сопровождаться снижением производительности, посторонним шумом, нагревом и попаданием масла в сжатый воздух. Перед заказом желательно разобрать компрессор и определить, какая именно деталь стала причиной неисправности: похожие признаки также возникают при износе колец, поршня, клапанной плиты, прокладок или шатунного механизма.

Что проверить при подборе

• Исполнение компрессорной группы. Обозначение Compressor 55 должно соответствовать ремонтируемому агрегату. Само число 55 нельзя использовать как единственный критерий совместимости.
• Внутреннюю геометрию. Сравните диаметр цилиндра, его высоту и рабочую длину с прежним блоком. Параметры должны соответствовать установленным поршню и кольцам.
• Посадку на картер. Проверьте форму и размеры нижней опорной части, расположение крепежных точек и взаимное положение цилиндра относительно кривошипно-шатунного механизма.
• Соединение с головкой. Сопоставьте верхнюю плоскость, контур прокладки, крепежные отверстия и расположение каналов. Несовпадение этих элементов не позволяет правильно собрать компрессор.
• Высоту собранного цилиндра. Она влияет на положение поршня в крайних точках хода и должна соответствовать исходной конструкции агрегата.

Подготовка к установке

До сборки проверьте состояние поршня, колец, шатуна, головки, клапанной плиты и сопрягаемых прокладок. На поверхностях соединения не должно оставаться частиц старого уплотнения, загрязнений или выступов, мешающих ровной посадке. Рабочую поверхность цилиндра следует защитить от ударов и абразивных загрязнений. Крепеж затягивают равномерно, соблюдая последовательность и момент, предусмотренные для конкретной модели компрессора.

После установки поршень должен двигаться без заклинивания и заметного перекоса. Перед полноценной работой проверяют герметичность соединений, отсутствие необычного шума и стабильность работы компрессорной группы. Такой контроль помогает вовремя обнаружить ошибку сборки и не допустить повреждения нового блока, поршня или колец. Для точного выбора сопоставляйте деталь со снятым блоком по всем посадочным размерам и конфигурации крепления.
