Коленвал для мотоблока 170F (ZS)

Коленвал для мотоблока 170F (ZS)

Этот коленвал предназначен для ремонта одноцилиндрового бензинового двигателя 170F, устанавливаемого на мотоблоках. Деталь занимает центральное место в кривошипно-шатунном механизме: принимает усилие от шатуна и преобразует возвратно-поступательное движение поршня во вращение. Исправное состояние коленвала необходимо для согласованной работы поршневой группы, приводных шестерён и выходного вала двигателя.

Модель применяется в четырёхтактных бензиновых двигателях 170F с воздушным охлаждением, диаметром цилиндра 70 мм и номинальной мощностью 7 л. с. При этом обозначение двигателя нельзя использовать как единственный критерий выбора. У разных модификаций техники с индексом 170F могут отличаться исполнение выходных участков вала, посадки и элементы привода. Поэтому перед покупкой важно сравнить деталь со снятым узлом по всем конструктивным признакам.

Конструкция и назначение

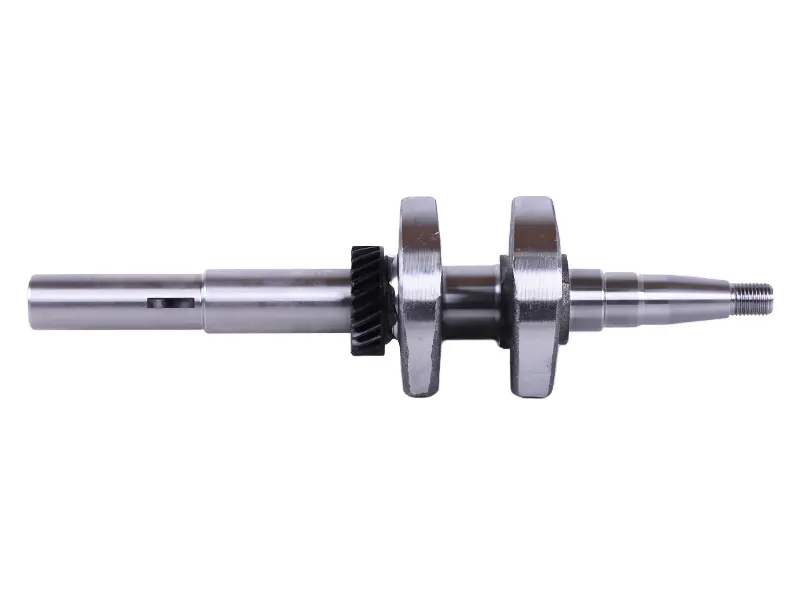

Коленвал состоит из двух щёк кривошипа, шатунной шейки, зубчатого венца и выходных участков вала. В двигателе он работает совместно с шатуном, подшипниками, шестернями и навесным приводом. Зубчатый венец взаимодействует с приводными элементами, а форма выходных концов определяет соединение с сопрягаемыми деталями конкретной модификации мотора.

Коленвал заменяют при капитальном ремонте двигателя, повреждении шеек, деформации вала или износе посадочных мест. Замена также требуется, если необходимо восстановить правильную работу кривошипно-шатунного механизма. Поскольку этот узел связан сразу с несколькими элементами двигателя, подбирать его нужно не только по обозначению 170F, но и по фактическому исполнению демонтированной детали.

Что проверить перед покупкой

Сначала убедитесь, что двигатель имеет обозначение 170F, затем внимательно сопоставьте новый коленвал со снятым. Проверьте форму и размеры обоих выходных концов вала, тип посадок, расположение и профиль зубчатого венца, а также параметры шатунной шейки. Деталь должна соответствовать картеру, подшипникам, шестерням и установленному приводу двигателя.

Отдельно сравните шлицы, шпоночные пазы, конусные и резьбовые участки. Даже при одинаковом индексе двигателя различия в этих зонах могут не позволить установить коленвал или правильно соединить его с приводом. Надёжнее всего сопоставлять детали непосредственно: расположение рабочих элементов, конфигурация концов вала и посадочные места должны совпадать с оригинальным узлом.

Рекомендации по установке

Замена коленвала требует разборки двигателя. До сборки проверьте состояние подшипников, шатуна, сальников, шестерён и всех сопрягаемых посадочных мест. Если связанные детали имеют повреждения или выраженный износ, установка одного нового коленвала может не устранить причину постороннего шума, вибрации либо неправильной работы привода.

Во время сборки важно обеспечить правильное соединение коленвала с шатуном, подшипниками и приводными элементами. Все посадки и рабочие участки должны соответствовать конструкции двигателя. Коленвал 170F (ZS) подходит для восстановления механической части мотоблочного двигателя при полном совпадении его исполнения со снятой деталью.
