Выключатель зажигания 168F/170F 6,5/7 л.с., один провод, ST

Выключатель зажигания ST для двигателей 168F/170F

Поворотный выключатель предназначен для штатного запуска и остановки бензинового двигателя: перед запуском его переводят в положение ON, а для прекращения работы — в OFF. Модель рассчитана на однопроводное подключение и применяется с четырехтактными одноцилиндровыми двигателями 168F и 170F воздушного охлаждения мощностью 6,5 и 7 л.с. Такие силовые агрегаты устанавливаются на мотоблоках, культиваторах и другой малой технике.

Выключатель относится к системе зажигания, но не создает пусковой импульс и не заменяет катушку. Его задача — разрешать работу системы в положении ON и подавать команду остановки в положении OFF. При выключении соответствующий вывод катушки соединяется с корпусом двигателя, искрообразование прекращается, и мотор глохнет. Рукоятка имеет два четко обозначенных положения, поэтому состояние управления легко определить перед запуском и после завершения работы.

Конструкция и подключение

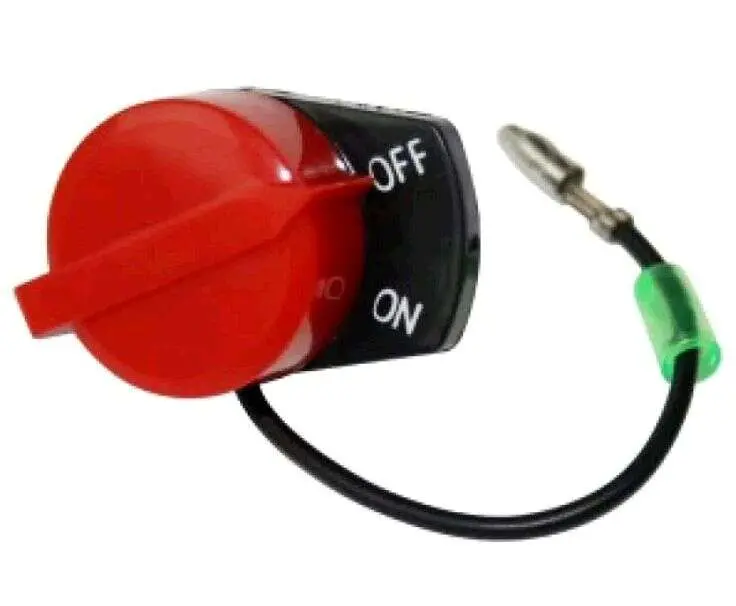

Деталь состоит из черного установочного корпуса, крупной красной поворотной рукоятки и одного провода с контактным наконечником. На корпусе нанесены обозначения ON и OFF. Однопроводное исполнение является важным признаком совместимости: его нельзя без проверки заменять внешне похожей версией с двумя проводами. Ответный контакт в такой схеме обеспечивается через массу двигателя, поэтому состояние посадочного места и надежность крепления влияют на правильную работу выключателя.

Переключатель устанавливается в предусмотренное производителем отверстие кожуха двигателя. Перед покупкой следует сравнить новую деталь со снятой: форму и размеры корпуса, конфигурацию фиксаторов, глубину посадки, длину провода и исполнение наконечника. Обозначения 168F или 170F подтверждают семейство двигателя, однако одинаковый индекс мотора не отменяет проверку крепления и проводки конкретной модификации техники.

Критерии правильного выбора

• Двигатель: четырехтактный бензиновый 168F или 170F мощностью 6,5 либо 7 л.с.
• Количество проводов: один провод от выключателя, как у заменяемой детали.
• Орган управления: поворотная красная рукоятка с фиксированными положениями ON и OFF.
• Посадочное место: корпус и фиксаторы должны совпадать со штатным отверстием кожуха.
• Контакт: наконечник должен соответствовать разъему проводки и удерживаться без люфта.

Когда выключатель стоит заменить

Замена требуется, если положение OFF перестало уверенно глушить двигатель, переключение происходит без четкой фиксации, контакт периодически пропадает, корпус поврежден либо провод и наконечник имеют дефекты. Похожие признаки могут появляться при обрыве провода, окислении соединения или плохом контакте с массой. Поэтому до установки новой детали проверяют не только сам переключатель, но и участок проводки между ним и катушкой зажигания.

Установка и проверка работы

Монтаж выполняют при полностью остановленном и остывшем двигателе. Старый выключатель снимают после запоминания расположения провода, затем очищают посадочное место и устанавливают новый корпус без перекоса. Наконечник подключают плотно, а провод укладывают так, чтобы он не касался глушителя, не попадал к вращающимся деталям и не перетирался об острые кромки. Крепление должно одновременно удерживать переключатель и обеспечивать предусмотренный конструкцией контакт с корпусом двигателя.

После монтажа проверяют свободный поворот рукоятки, фиксацию обоих положений и отсутствие натяжения провода. Двигатель запускают с выключателем в положении ON, а затем переводят рукоятку в OFF и контролируют уверенную остановку. Если мотор продолжает работать, следует повторно проверить разъем, целостность провода и соединение с массой. Правильно подобранный однопроводный выключатель возвращает штатное и понятное управление двигателем без изменения его системы зажигания.
