Замок зажигания Suzuki Lets, 2 провода, ST

Замок зажигания для Suzuki Lets с двумя проводами

Замок предназначен для включения и отключения бортового питания скутера Suzuki Lets. Поворот ключа изменяет состояние контактной группы, разрешая работу систем, необходимых для дальнейшего запуска двигателя, либо отключая их после поездки. Деталь подходит для ремонта, когда штатный замок изношен, поврежден или перестал устойчиво срабатывать при повороте ключа.

Это отдельный замок, а не комплект всех запорных механизмов скутера. Он не включает замок сиденья, багажного отделения и другие личинки, которые могут использоваться на конкретной модификации Suzuki Lets. Такой вариант выбирают, когда требуется заменить только узел управления питанием и нет необходимости менять остальные замки.

Конструкция и подключение

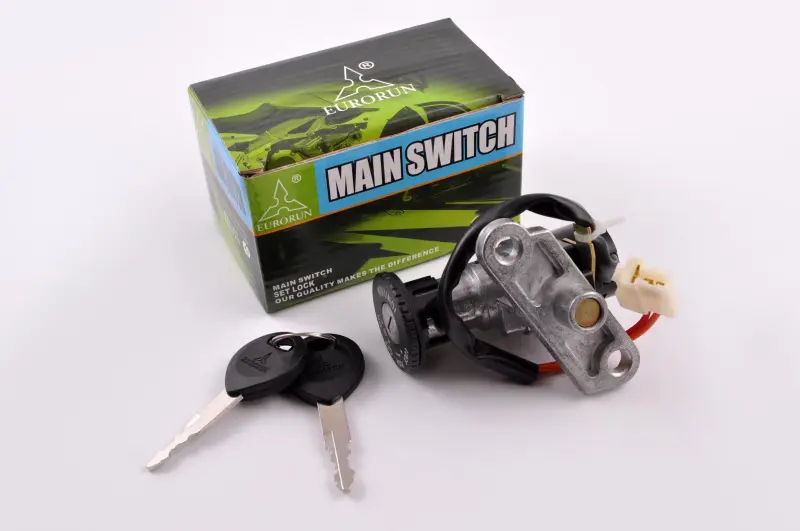

Модель имеет металлический корпус с монтажной площадкой, цилиндр под ключ, контактную часть и короткий жгут из двух проводов. На конце проводки находится двухконтактный пластиковый разъем для соединения с ответной колодкой скутера. В комплекте представлены два ключа: один можно использовать постоянно, второй оставить запасным.

Двухпроводное исполнение является основным признаком этой версии. Для Suzuki Lets встречаются замки с другим количеством проводов, иной колодкой и отличающимся креплением, поэтому одного совпадения названия модели недостаточно. Неподходящая версия может не подключиться к штатному разъему или не совпасть с посадочным местом.

Что сравнить перед выбором

• Количество проводов: у приобретаемого замка их должно быть два, как у снимаемой детали.
• Форму разъема: проверьте очертания колодки, расположение двух контактов и фиксирующего выступа.
• Крепление: сопоставьте форму металлической площадки, число отверстий, расстояние между ними и ориентацию корпуса.
• Посадочную геометрию: замок должен помещаться в штатной зоне без перекоса и упора в элементы облицовки.
• Расположение проводки: длины жгута должно хватать для подключения по предусмотренному маршруту без натяжения.
• Исполнение скутера: уточните модификацию Suzuki Lets, поскольку внутри семейства могут применяться разные варианты замков.

Признаки неисправности

Замена может потребоваться, если ключ заедает, поворачивается с чрезмерным люфтом, питание появляется не при каждом включении либо пропадает при небольшом движении ключа. Основанием для ремонта также служат поврежденный корпус, деформированное крепление, оборванные провода или ненадежная фиксация колодки. Перед установкой нового замка стоит осмотреть ответный разъем и прилегающий участок проводки: окисленные контакты, ослабленная клемма или обрыв за пределами детали способны вызывать похожие симптомы.

Рекомендации по установке

До начала работ скутер необходимо обесточить. Старый разъем отсоединяют, удерживая его за пластиковый корпус, а не за провода. После демонтажа обе детали повторно сравнивают по креплению, посадке и конфигурации контактов. Новый замок фиксируют без перекоса, а жгут прокладывают так, чтобы он не пережимался облицовкой, не касался острых кромок и не натягивался при повороте руля.

После сборки проверяют свободный ход ключа, надежность крепежа и устойчивое включение во всех предусмотренных положениях. Если разъем, схема контактов или монтажные отверстия отличаются, замок нельзя подключать путем случайной перестановки проводов. Для правильного ремонта требуется двухпроводная версия, полностью совпадающая со снятой деталью по колодке и посадочной геометрии.
