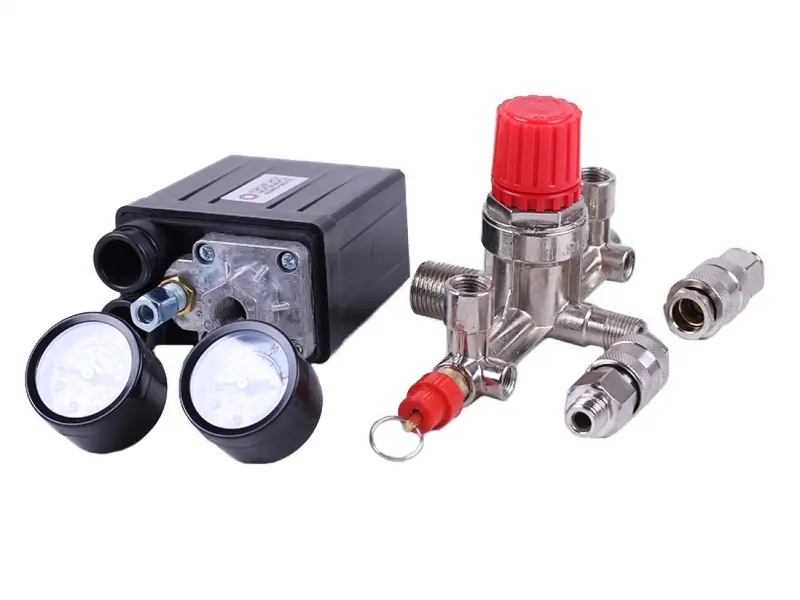

Блок автоматики компрессора 220 В, два выхода, тип 2

Блок автоматики для компрессора 220 В с двумя выходами

Узел предназначен для управления однофазным воздушным компрессором и распределения сжатого воздуха к подключенному оборудованию. В одной сборке объединены прессостат, регулятор выходного давления, два манометра, предохранительный клапан и коллектор с двумя выходами. Такая компоновка подходит для ремонта компрессора, на котором требуется заменить автоматику вместе с контрольно-распределительной частью, а также для сборки совместимой пневматической системы.

Как работает блок

Прессостат управляет включением и остановкой электродвигателя в зависимости от давления в ресивере. Когда запас воздуха расходуется и давление снижается до установленного уровня, автоматика запускает компрессор. После наполнения ресивера и достижения верхнего порога двигатель отключается. Благодаря этому оператору не приходится вручную контролировать каждый цикл нагнетания.

Регулятор с красной рукояткой позволяет настраивать давление воздуха, поступающего к пневмоинструменту. Один манометр используется для контроля давления со стороны ресивера, второй показывает регулируемое давление на выходе. Два выходных соединения позволяют организовать подключение двух пневматических линий или выбрать удобное направление присоединения шланга в зависимости от компоновки оборудования. Предохранительный клапан служит для сброса избыточного давления при нештатном превышении допустимого уровня.

Практические преимущества

• Объединение основных компонентов в одной сборке упрощает замену поврежденной автоматики и сокращает количество отдельных соединений при монтаже.
• Два манометра дают возможность раздельно контролировать запас давления в ресивере и значение, настроенное для подключенного инструмента.
• Регулятор выходного давления помогает подобрать режим подачи воздуха под требования краскопульта, продувочного пистолета, гайковерта или другого совместимого пневмооборудования.
• Два выхода расширяют варианты подключения шлангов и позволяют удобнее организовать пневматические линии.
• Предохранительный клапан обеспечивает дополнительный способ стравливания воздуха при чрезмерном росте давления.

Что проверить перед выбором

Ключевые критерии совместимости — питание компрессора 220 В, исполнение автоматики «тип 2», количество выходов, расположение присоединительных портов и посадка блока на ресивер. Необходимо сопоставить конфигурацию с демонтированной сборкой: направление основного штуцера, резьбу входа и выходов, место подключения разгрузочной трубки, расположение прессостата, регулятора и манометров. Внешне близкие блоки могут отличаться диаметром и шагом резьбы, схемой портов, диапазоном регулировки, порогами включения и отключения, а также допустимой нагрузкой контактов.

Параметры давления и электрическая нагрузка должны соответствовать документации конкретного компрессора. Нельзя выбирать блок только по напряжению и количеству выходов: несоответствие резьбы, посадочной схемы или порогов срабатывания не исправляется обычной перестановкой фитингов. Если прежняя автоматика имеет другую форму коллектора либо иное расположение разгрузочного соединения, до монтажа следует проверить возможность корректного подключения всех магистралей.

Установка и обслуживание

Перед заменой компрессор отключают от сети, а ресивер полностью освобождают от давления. Резьбовые соединения собирают с подходящим для пневмосистем уплотнением, не допуская перекоса корпуса и чрезмерного усилия на манометрах или коллекторе. После монтажа проверяют герметичность соединений, работу регулятора, показания обоих манометров и корректность автоматического запуска и остановки. Подключение силовых проводов выполняют по схеме компрессора; при отсутствии опыта эту операцию следует поручить квалифицированному специалисту.

Сборка особенно удобна, когда одновременно повреждены корпус прессостата, регулятор, манометр или выходные соединения и восстановление нескольких деталей по отдельности нецелесообразно. Правильно подобранный блок возвращает компрессору автоматическое управление набором давления, его визуальный контроль и регулируемую подачу воздуха к потребителям.
