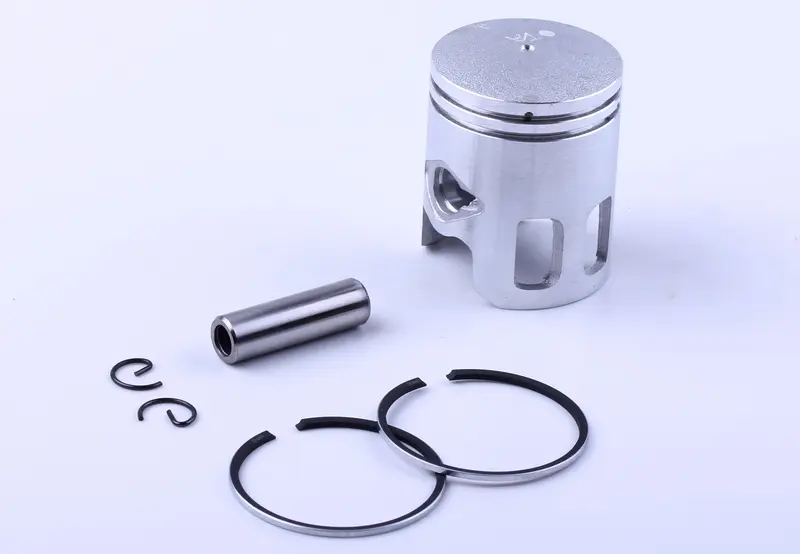

Поршень 2T Stels 50 +0,25 Ø40,25 мм, палец 12 мм

Ремонтный поршень для 2-тактного двигателя Stels 50

Поршень диаметром 40,25 мм предназначен для ремонта цилиндро-поршневой группы двухтактных скутеров Stels 50 с поршневым пальцем диаметром 12 мм. Размер +0,25 мм соответствует первому ремонтному увеличению относительно стандартного диаметра 40,00 мм. Такая деталь применяется не для обычной замены поршня в неизношенном цилиндре, а после проверки цилиндра и его подготовки под соответствующий ремонтный размер.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатун. Кольца устанавливаются в канавки поршня и обеспечивают необходимое уплотнение между поршнем и стенкой цилиндра. На юбке предусмотрены окна, характерные для поршня двухтактного двигателя. От правильного сочетания диаметра поршня, фактического размера цилиндра, состояния его поверхности и монтажного зазора зависят компрессия, запуск двигателя и стабильность его работы.

Что проверить при подборе

Обозначения Stels 50 и 2T указывают на назначение детали, но выбирать поршень только по названию модели скутера нельзя. В одной линейке техники могут встречаться разные модификации двигателя и цилиндро-поршневой группы. Перед покупкой необходимо определить фактический размер цилиндра и сопоставить основные параметры демонтированной детали.

• Диаметр поршня — 40,25 мм. Это ремонтный размер +0,25 мм; он не заменяет стандартный поршень Ø40,00 мм без соответствующей обработки цилиндра.
• Диаметр поршневого пальца — 12 мм. Параметр должен совпадать с размером отверстия в поршне и сопряжением с шатуном.
• Тип двигателя — двухтактный. Деталь рассчитана на конструкцию 2T и не подбирается для четырехтактного двигателя с похожим рабочим объемом.
• Конфигурация поршня. При сравнении учитывают форму днища и юбки, расположение окон, высоту поршня, положение канавок и стопоров колец.
• Состояние цилиндра. Диаметр измеряют нутромером в нескольких поясах и направлениях, поскольку износ может быть неравномерным.

Когда требуется ремонтный размер

Переход на Ø40,25 мм обычно рассматривают при износе или повреждении рабочей поверхности цилиндра, когда восстановление выполняется расточкой и последующей обработкой под первый ремонтный размер. Основанием для разборки могут стать снижение компрессии, затрудненный запуск, падение тяги, посторонний шум, задиры на юбке поршня, повреждение днища либо износ кольцевых канавок. Причину неисправности следует определить до сборки: установка новой детали без устранения перегрева, недостаточной смазки, подсоса воздуха или неправильной настройки двигателя может привести к повторному повреждению.

Подготовка и установка

Перед монтажом цилиндр очищают и контролируют его геометрию, а необходимый рабочий зазор задают по результатам точных измерений. Кольца устанавливают в предназначенные для них канавки, не растягивая их больше необходимого; их замки должны располагаться относительно фиксирующих штифтов в канавках. Поршневой палец и стопорные кольца устанавливают подходящим инструментом, проверяя надежную посадку стопоров. Направление поршня определяют по его конструкции и требованиям конкретного двигателя.

После сборки поршень должен перемещаться в цилиндре свободно, без закусывания, а кольца — оставаться правильно установленными в канавках. Для точного результата ремонт лучше выполнять с измерительным инструментом и контролем специалиста по расточке цилиндров. Этот поршень подходит для ремонта Stels 50 2T только при совпадении диаметра 40,25 мм, пальца 12 мм и всей присоединительной геометрии с установленной цилиндро-поршневой группой.
