Цилиндро-поршневая группа 4T CB200 Ø63,5 мм, палец 15 мм, h 76 мм

ЦПГ для четырехтактного двигателя CB200

Цилиндро-поршневая группа предназначена для ремонта четырехтактного двигателя типа CB200. Основные параметры исполнения — диаметр цилиндра 63,5 мм, поршневой палец диаметром 15 мм и высота цилиндра 76 мм. Именно сочетание этих размеров определяет подходящий вариант: обозначение CB200 без проверки геометрии недостаточно, поскольку у внешне похожих двигателей встречаются цилиндры другой высоты, поршни иного диаметра и пальцы другого размера.

ЦПГ формирует камеру, в которой поршень движется внутри цилиндра, сжимает рабочую смесь и воспринимает давление после ее воспламенения. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, помогают сохранять компрессию и регулируют количество масла на рабочей поверхности. Палец соединяет поршень с шатуном, а стопорные кольца фиксируют его от осевого перемещения. Состояние каждой из этих деталей влияет на запуск двигателя, устойчивость его работы, тягу и расход масла.

Состав комплекта и назначение деталей

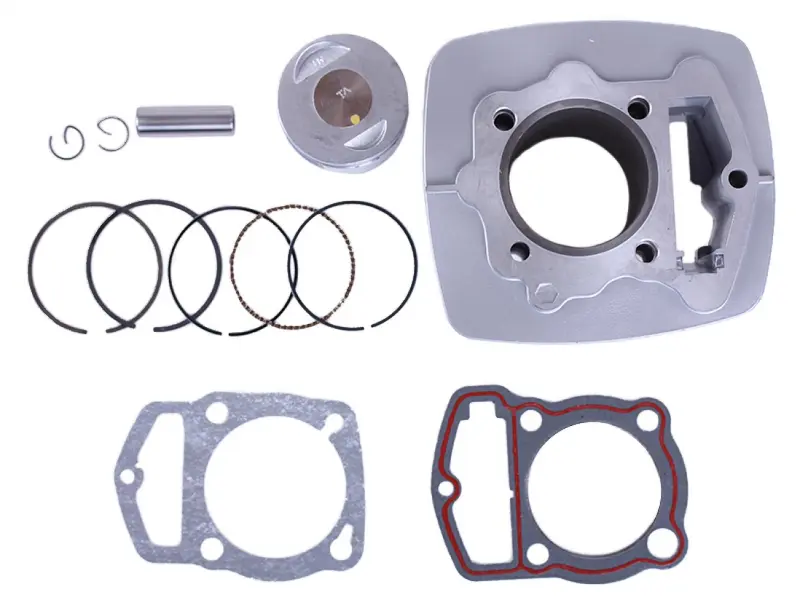

Комплект объединяет цилиндр, поршень, набор поршневых колец, палец, два стопорных кольца и две прокладки. Такой состав позволяет заменить основные сопряженные детали цилиндро-поршневой группы в рамках одного ремонта. Новый цилиндр используется вместе с соответствующим ему поршнем и кольцами, а прокладки предназначены для сборки соединений цилиндра с соседними деталями двигателя.

• Диаметр 63,5 мм задает размер цилиндра и поршня, который необходимо сопоставить с установленной конфигурацией двигателя.
• Палец 15 мм должен подходить к отверстию поршня и верхней головке шатуна без замены размера на приблизительно похожий.
• Высота цилиндра 76 мм влияет на положение цилиндра между картером и головкой, поэтому проверяется отдельно от диаметра.
• Цилиндр, поршень и кольца в одном наборе позволяют одновременно обновить детали, непосредственно работающие в паре трения и обеспечивающие уплотнение.
• Прокладки и стопорные кольца предусмотрены для сборки ЦПГ без повторного применения снятых деталей этого типа.

Когда требуется замена ЦПГ

Основанием для ремонта могут быть задиры на поверхности цилиндра или поршня, повреждение днища, износ канавок под кольца, снижение компрессии, повышенный расход масла либо посторонний стук в зоне цилиндра. Окончательное решение принимают после разборки, осмотра и измерения деталей. Одни и те же симптомы могут возникать и при неисправностях клапанного механизма, системы питания или зажигания, поэтому перед установкой комплекта следует определить причину нарушения работы двигателя.

Как проверить совместимость

Перед выбором сравните со снятой ЦПГ диаметр поршня и цилиндра, диаметр пальца, рабочую высоту цилиндра, наружный размер выступающей части гильзы, расположение крепежных отверстий и конфигурацию проема для привода газораспределительного механизма. Также сопоставляются каналы и контуры привалочных поверхностей. Прокладки должны повторять форму соответствующих соединений и не перекрывать предусмотренные конструкцией отверстия. Если двигатель ранее ремонтировали или растачивали, ориентироваться только на заявленный класс мотоцикла нельзя: фактические размеры установленной поршневой группы имеют приоритет.

Рекомендации по установке

Монтаж выполняют на очищенные и проверенные привалочные поверхности. До сборки контролируют зазоры поршня и колец по требованиям конкретного двигателя, правильность расположения колец, направление поршня и свободное перемещение пальца. Стопорные кольца необходимо полностью посадить в канавки, исключив возможность их выхода во время работы. Трущиеся поверхности при сборке смазывают моторным маслом.

После установки цилиндра проверяют свободное перемещение поршня, положение прокладок и правильность фаз газораспределения. Перед первым запуском коленчатый вал следует аккуратно провернуть вручную и убедиться в отсутствии заклинивания или контакта деталей. ЦПГ с параметрами Ø63,5 мм, p-15 и h-76 подходит для ремонта только той версии CB200, у которой совпадает весь набор присоединительных и размерных признаков.
