Крышка топливного бака ZS/ZH1100 15 л.с. с сеткой TD

Крышка топливного бака ZS/ZH1100 с сеткой

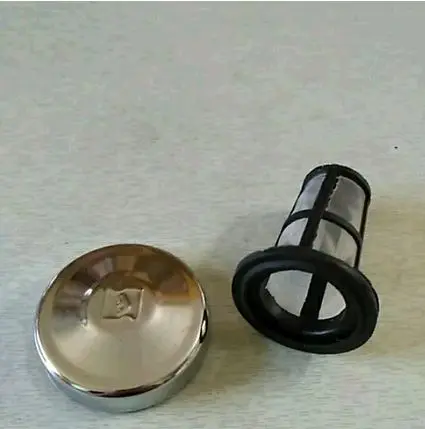

Крышка TD предназначена для топливного бака мотоблока ZS/ZH1100 мощностью 15 л.с. с выступающей заливной горловиной. В комплект конструкции входят круглая крышка и отдельная цилиндрическая сетчатая вставка с опорным буртиком. Крышка закрывает заливное отверстие, а сетка размещается внутри горловины и служит дополнительной преградой для крупных посторонних частиц во время заправки.

Назначение и устройство

Деталь помогает восстановить штатное закрывание бака после потери, деформации или износа прежней крышки. Закрытая горловина меньше подвержена прямому попаданию пыли, растительных остатков и случайного мусора во время эксплуатации и хранения техники. Сетчатая вставка особенно полезна при заправке из канистры или через воронку: крупные загрязнения остаются у входа в бак, где их проще обнаружить и удалить.

Сетка выполнена в виде вытянутой цилиндрической корзины. Ее широкий верхний буртик опирается на край выступающей горловины, поэтому вставка не должна свободно проваливаться внутрь. Крышка устанавливается поверх нее. Такое расположение позволяет извлекать сетку для осмотра и очистки, не разбирая бак. Серебристая круглая крышка и черная сетчатая вставка являются двумя отдельными частями одного набора.

Что учитывать при подборе

Основные ориентиры совместимости — обозначение двигателя или мотоблока ZS/ZH1100, мощность 15 л.с. и именно выступающая конструкция заливной горловины. Крышки для потайной и выступающей горловины отличаются посадкой, поэтому эти варианты нельзя выбирать только по внешнему сходству. Совпадение мощности также не заменяет проверку самой горловины: на технике разных выпусков и модификаций могут применяться отличающиеся баки.

Перед заказом сравните внешний диаметр горловины, размеры посадочного края, способ удержания крышки, диаметр и длину прежней сетки. Опорный буртик новой вставки должен ровно лежать на краю, а цилиндрическая часть — свободно входить внутрь без сильного сжатия и перекоса. Также проверьте доступную глубину: нижняя часть сетки не должна упираться во внутренние части бака. Если старая крышка сохранилась, удобнее всего сопоставить форму и посадочные размеры непосредственно с ней.

Когда стоит заменить крышку

• прежняя крышка потеряна, погнута или не устанавливается ровно;
• крышка держится неустойчиво, перекашивается либо смещается при вибрации;
• сетка порвана, деформирована, проваливается в горловину или не очищается от загрязнений;
• после замены топливного бака требуется крышка под выступающую горловину;
• открытое заливное отверстие не защищено от мусора при работе и хранении мотоблока.

Установка и обслуживание

Монтаж выполняют на заглушенном и остывшем двигателе. Перед установкой очистите наружную часть горловины, чтобы налипшая грязь не попала в бак при снятии старой детали. Сначала вставьте сетку и убедитесь, что ее буртик устойчиво опирается по всему краю. Затем установите крышку ровно, без перекоса и чрезмерного усилия. Если она не занимает штатное положение, повторно проверьте размеры и тип горловины: силовая установка неподходящей детали может повредить посадочный край.

Сетчатую вставку желательно осматривать при каждой заправке. Накопившиеся частицы удаляют после извлечения сетки, не проталкивая их внутрь емкости. Одновременно стоит проверить, не появились ли разрывы, сильная деформация или ослабление посадки. Крышка TD подходит для ремонта и обслуживания топливного бака ZS/ZH1100 15 л.с. при совпадении типа выступающей горловины и фактических посадочных размеров.
