Кронштейн электростартера ZS/ZH1100, 15 л.с., Ø82 мм

Кронштейн электростартера ZS/ZH1100 Ø82 мм

Кронштейн предназначен для установки электростартера на дизельные двигатели ZS1100 и ZH1100 мощностью 15 л.с. с водяным охлаждением, применяемые на мотоблоках и мототракторах. Это отдельная корпусная деталь крепления, а не электростартер в сборе. Она соединяет стартер с двигателем и задает его посадочное положение, поэтому при ремонте особенно важны соответствие модели мотора и совпадение монтажной геометрии.

Назначение и конструкция

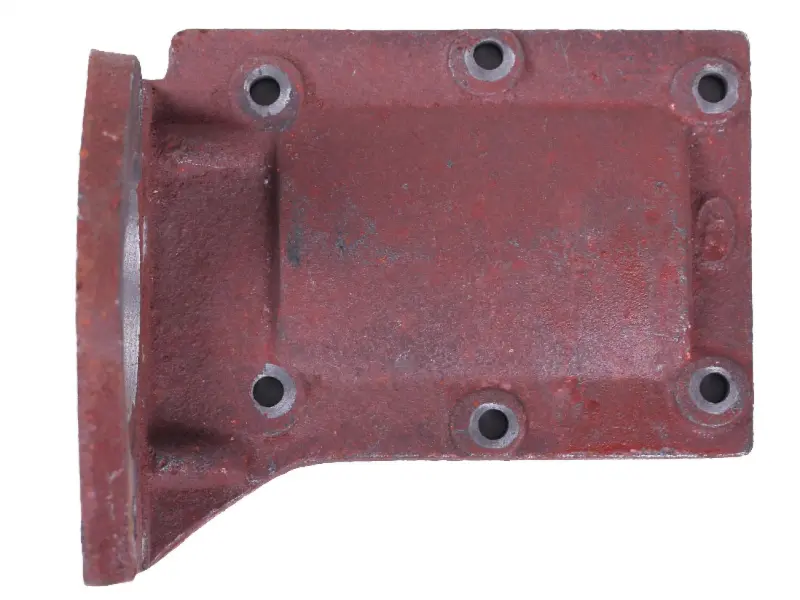

Деталь выполнена в виде жесткого литого корпуса с плоской монтажной частью, крепежными отверстиями и боковым круглым посадочным фланцем. Материал кронштейна — чугун. Посадочный диаметр под электростартер составляет 82 мм, а межболтовое расстояние его крепления — 105 мм. Такая конфигурация рассчитана на размещение стартера относительно двигателя и удержание корпуса в установленном положении во время запуска.

Кронштейн не формирует пусковое усилие самостоятельно: его задача — служить опорой для электростартера. Правильное положение этой детали влияет на расположение стартера и сопряжение его привода с механизмом запуска двигателя. Поэтому неисправность самого стартера, аккумулятора или проводки нельзя автоматически связывать с кронштейном. Замена крепления оправдана при трещинах корпуса, сколах, деформации, повреждении посадочной зоны либо крепежных отверстий.

Что проверить при подборе

• Модель двигателя: кронштейн рассчитан на семейство ZS/ZH1100.
• Тип двигателя: заявлено применение с дизельными двигателями мощностью 15 л.с. и водяным охлаждением.
• Посадка стартера: требуемый диаметр круглого посадочного места — 82 мм.
• Крепежная геометрия: межболтовое расстояние крепления стартера — 105 мм.
• Форма детали: необходимо сопоставить расположение всех отверстий, плоскость прилегания, ориентацию бокового фланца и общий контур со снятым кронштейном.

Обозначение 15 л.с. описывает класс совместимого двигателя, но одного совпадения мощности недостаточно. У двигателей и техники разных выпусков могут отличаться исполнение корпуса, схема отверстий и установленный стартер. Перед заказом измерьте посадочный диаметр старого крепления и расстояние между центрами соответствующих отверстий. Если прежняя деталь сохранилась, ее удобнее использовать как образец для проверки контура и точек монтажа.

Установка и проверка

До монтажа очистите сопрягаемые поверхности двигателя и стартера от загрязнений и остатков старых отложений. Сначала приложите кронштейн без окончательной затяжки и убедитесь, что отверстия совмещаются свободно, а корпус прилегает к предусмотренной плоскости без перекоса. Деталь не должна устанавливаться с принудительным смещением, подрезкой или рассверливанием: необходимость такой доработки обычно указывает на различие модификаций или неверный подбор.

После размещения кронштейна проверьте посадку электростартера диаметром 82 мм и равномерность его прилегания. Крепеж затягивают последовательно, не создавая перекоса литого корпуса. Конкретный крепеж и момент затяжки следует выбирать по документации двигателя, поскольку эти данные не относятся к подтвержденным параметрам кронштейна. Перед первым запуском необходимо убедиться, что стартер закреплен неподвижно, его привод перемещается без заедания, а посторонний контакт с соседними деталями отсутствует.

Этот кронштейн подходит для ремонта системы электрозапуска мотоблока или мототрактора с двигателем ZS1100/ZH1100, когда требуется восстановить штатное крепление стартера с посадкой 82 мм. Точная сверка размеров и схемы отверстий до установки помогает избежать перекоса стартера и повторной разборки техники.
