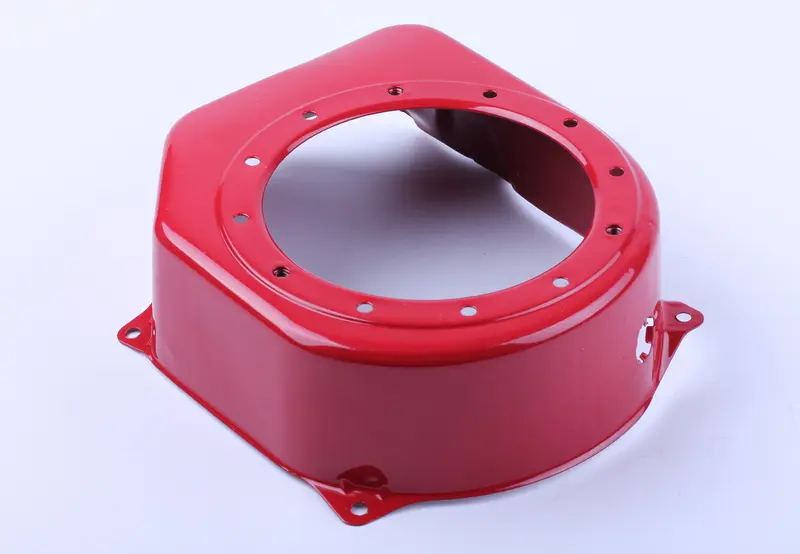

Корпус воздухозаборника двигателя 168F

Корпус воздухозаборника для двигателя 168F

Корпус устанавливается со стороны маховика бензинового двигателя 168F и участвует в работе принудительного воздушного охлаждения. Крыльчатка создает поток воздуха, а профилированный кожух направляет его к оребренным поверхностям двигателя. Одновременно деталь закрывает вращающуюся крыльчатку от случайного попадания крупных посторонних предметов и служит основанием для установки ручного стартера.

Это наружная корпусная деталь, а не часть воздушного фильтра или впускного тракта карбюратора. Такое различие необходимо учитывать при заказе: воздухозаборник работает возле маховика и системы запуска, тогда как корпус фильтра располагается со стороны карбюратора. Модельное обозначение этой позиции — 168F. Корпус изготовлен из штампованной стали и имеет окрашенное покрытие. Конструкция включает большое центральное отверстие под ручной стартер, ряд отверстий вокруг него, крепежные лапки по внешнему контуру и место для установки выключателя двигателя.

Назначение и практическая польза

• Профилированная форма направляет поток от крыльчатки к охлаждаемым поверхностям двигателя, поэтому воздух не рассеивается непосредственно возле маховика.
• Стальной кожух закрывает крыльчатку снаружи и уменьшает вероятность попадания к ней крупных посторонних предметов во время эксплуатации техники.
• Центральная посадочная зона служит основанием для ручного стартера, позволяя правильно расположить пусковой механизм относительно стакана стартера.
• Несколько точек крепления распределены по контуру, что обеспечивает предусмотренное конструкцией положение корпуса на двигателе.

Как правильно подобрать корпус

Перед заказом проверьте обозначение двигателя на технике: эта модификация рассчитана на 168F. Одного внешнего сходства недостаточно, поскольку у кожухов для других семейств двигателей могут отличаться контур, высота профиля и расположение креплений. Снятый корпус следует сопоставить с новой деталью по форме наружного периметра, числу и положению лапок, схеме отверстий возле центрального проема, месту выключателя и посадке ручного стартера. Отдельно проверьте, как относительно корпуса расположены бак, тяги управления и другие установленные компоненты.

На разных машинах двигатель 168F может использоваться в составе мотоблока, культиватора, виброплиты или иной техники с воздушным охлаждением. Поэтому ориентироваться нужно прежде всего на модель самого двигателя и конфигурацию его наружных деталей, а не только на название машины. Совместимость с 170F без дополнительного сравнения заявлять не следует: в этой товарной позиции подтверждено исполнение именно для 168F.

Установка и проверка после ремонта

Корпус меняют при сильной деформации, трещинах возле отверстий, повреждении крепежных лапок или нарушении посадки ручного стартера. Перед монтажом двигатель останавливают и дают ему остыть. Сначала снимают ручной стартер и освобождают штатные крепления кожуха, затем очищают прилегающие места от загрязнений. Новый корпус устанавливают без подгибания и принудительного смещения отверстий: он должен занять свое положение без перекоса.

После предварительной фиксации убедитесь, что крыльчатка и стакан стартера свободно вращаются и не касаются корпуса. Затем равномерно затяните крепеж, установите ручной стартер и, если он предусмотрен конфигурацией двигателя, перенесите выключатель в предназначенное для него место. До запуска также проверьте, не зажаты ли провод выключателя, тяги или шланги между кожухом и соседними деталями. Правильно подобранный корпус сохраняет заданное направление охлаждающего воздуха и корректное взаимное положение деталей ручного запуска.
