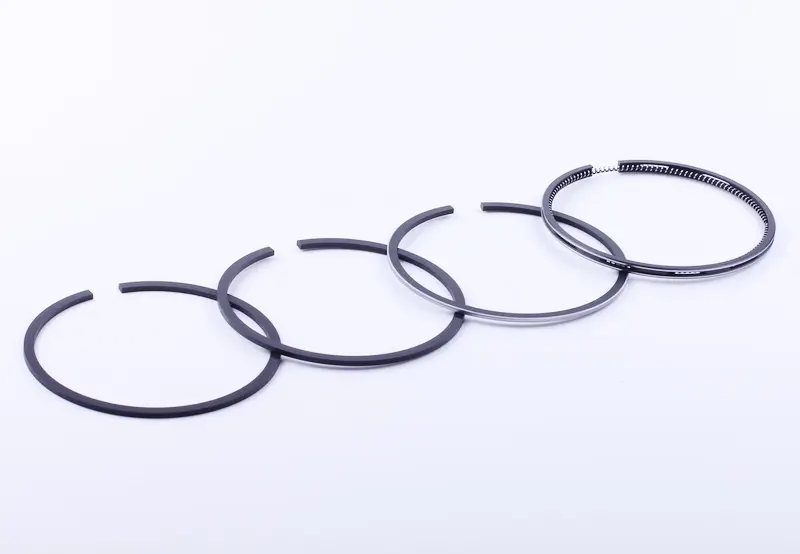

Поршневые кольца ZS/ZH1100 15 л.с. +0,25 Ø100,25 мм

Поршневые кольца ZS/ZH1100 15 л.с. +0,25 Ø100,25 мм

Комплект предназначен для ремонта цилиндро-поршневой группы одноцилиндрового дизельного двигателя ZS/ZH1100 мощностью 15 л.с. с водяным охлаждением. Размер Ø100,25 мм соответствует первому ремонтному размеру +0,25 мм и применяется вместе с поршнем и цилиндром, подготовленными под этот диаметр. Это принципиально отличает комплект от стандартных колец Ø100,00 мм: взаимозаменять номинальный и ремонтный варианты без измерения цилиндра нельзя.

Назначение в двигателе

Поршневые кольца устанавливаются в канавки поршня и работают в постоянном контакте со стенкой цилиндра. Компрессионные кольца ограничивают прорыв газов из камеры сгорания в картер, а маслосъемная часть регулирует количество масла на поверхности цилиндра. Исправная работа этих деталей необходима для поддержания компрессии, нормального расхода масла и устойчивой работы двигателя под нагрузкой.

Комплект рассчитан на один поршень двигателя ZS/ZH1100. Его используют при ремонте после обработки цилиндра под первый ремонтный размер либо при обслуживании уже установленной поршневой группы Ø100,25 мм. Одного совпадения обозначения двигателя недостаточно: перед заказом необходимо проверить фактический диаметр цилиндра и поршня. Если в моторе сохранился номинальный размер 100,00 мм или выполнена обработка под другой ремонтный размер, этот вариант не подойдет.

Что проверить при подборе

• Модель двигателя: комплект рассчитан на ZS/ZH1100; обозначение следует сверять по документации и данным самого двигателя.
• Фактический размер: требуемый диаметр — 100,25 мм, то есть первый ремонт +0,25 мм относительно номинального размера 100,00 мм.
• Поршень и цилиндр: кольца должны соответствовать одновременно диаметру поршня, его канавкам и обработанному цилиндру.
• Состояние деталей: перед сборкой проверяют износ цилиндра, поршня и канавок; установка новых колец не устраняет чрезмерную выработку или нарушение геометрии сопряженных поверхностей.
• Причина ремонта: снижение компрессии, потеря тяги, повышенный расход масла и дымность могут сопровождать износ колец, но окончательное решение принимают после разборки и измерений.

Рекомендации по установке

Монтаж выполняют на очищенный поршень без нагара в канавках. Каждое кольцо устанавливают в предназначенную для него канавку с учетом профиля и требуемой ориентации. Перед окончательной сборкой проверяют свободное перемещение колец в канавках и зазоры по ремонтной документации двигателя. Замки колец располагают по схеме производителя, не оставляя их на одной линии. Для установки желательно применять специальное приспособление, чтобы не перекручивать и не растягивать кольца сверх необходимого.

Цилиндр перед сборкой должен быть чистым и подготовленным под Ø100,25 мм. Кромки, задиры, остатки абразива и загрязнения способны повредить новые детали уже при первом запуске. После ремонта двигатель собирают с соблюдением требований руководства ZS/ZH1100, контролируют уровень масла и оценивают работу без преждевременной максимальной нагрузки.

Когда подходит этот комплект

Выбирайте его для дизельного двигателя ZS/ZH1100 на 15 л.с., если измерения подтверждают первый ремонтный размер цилиндро-поршневой группы 100,25 мм. Комплект подходит для мотоблоков, мототракторов и другой техники с соответствующим двигателем, однако определяющими критериями остаются модель мотора и фактический ремонтный размер. Точная проверка этих параметров до сборки помогает избежать несовпадения с поршнем, неправильного зазора и повторной разборки двигателя.
