Кулачок привода топливного насоса 190N/195N (12/15 л.с.) ST-2

Кулачок привода топливного насоса 190N/195N ST-2

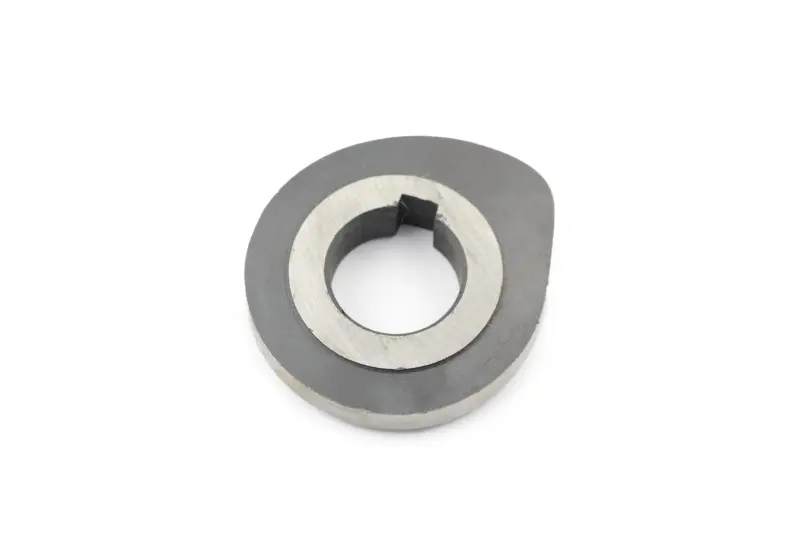

Деталь предназначена для механического привода топливного насоса дизельных двигателей семейств 190N и 195N, применяемых на мотоблоках и другой малой сельскохозяйственной технике. Обозначение мощности 12/15 л.с. помогает определить требуемую группу двигателей, однако при выборе необходимо учитывать не только мощность, но и точную модификацию установленного мотора.

Назначение и принцип работы

Кулачок взаимодействует с толкателем топливного насоса и преобразует вращение вала в возвратно-поступательное движение насосного плунжера. При повороте выступ профиля поднимает толкатель, после прохождения верхней точки механизм возвращается в исходное положение. Так формируются повторяющиеся ходы, необходимые механическому насосу для подачи топлива к форсунке в заданной последовательности.

Форма наружного профиля непосредственно определяет характер перемещения толкателя. Поэтому исправное состояние контактной поверхности и правильное положение детали на валу важны для согласованной работы привода насоса. Центральное отверстие служит для установки кулачка, а паз внутри отверстия фиксирует его угловое положение относительно вала. Такая конструкция не допускает произвольного проворачивания правильно установленной детали.

Что проверить при подборе

Эта позиция заявлена для двигателей 190N/195N мощностью 12/15 л.с. В разных выпусках техники могут встречаться отличия привода, поэтому перед заказом следует снять старый кулачок или открыть место его установки и сопоставить основные посадочные признаки.

• Модель двигателя. Сверьте полное обозначение мотора, включая буквенный индекс после 190N или 195N, если он указан на двигателе.
• Посадочное отверстие. Его диаметр и форма должны соответствовать валу без чрезмерного зазора и без необходимости принудительной запрессовки.
• Фиксирующий паз. Сопоставьте его ширину, глубину и положение с пазом снятого кулачка и шпонкой вала.
• Наружный профиль. Сравните общую форму, высоту выступа, толщину и расположение контактной дорожки.
• Соседние детали. Убедитесь, что толкатель, вал и элементы фиксации соответствуют устанавливаемому кулачку и не имеют повреждений.

Когда требуется замена

Кулачок проверяют при ремонте топливного насоса, появлении заметной выработки на контактной поверхности, повреждении кромок посадочного отверстия или паза. Поводом для разборки также могут быть посторонний механический шум в зоне привода насоса, люфт детали на валу либо нестабильная работа подачи топлива. Эти проявления не всегда вызваны только кулачком, поэтому одновременно осматривают толкатель, шпонку, вал, плунжерный механизм и крепление насоса.

Изношенный профиль меняет фактическое перемещение толкателя, а поврежденная посадка способна нарушить положение кулачка относительно вала. Простая установка новой детали без проверки сопряженных поверхностей может не устранить причину неисправности. Если на толкателе образовалась глубокая выработка, его контактная поверхность также требует оценки перед сборкой.

Рекомендации по установке

Перед монтажом очистите посадочное место от загрязнений и остатков старой смазки, осмотрите паз и шпонку. Кулачок устанавливают без перекоса, совмещая фиксирующие элементы и не повреждая кромки центрального отверстия. После фиксации проверьте свободное вращение механизма вручную на полном обороте: толкатель должен плавно следовать профилю, без заеданий и бокового смещения.

После сборки необходимо восстановить предусмотренные для конкретного двигателя регулировки привода и топливного насоса. Порядок регулирования, положение меток и допустимые зазоры берут из руководства именно к установленной модификации 190N или 195N. Точное сопоставление старой детали, посадки и индекса двигателя позволяет выбрать кулачок без ошибки и вернуть механическому приводу насоса правильную кинематику.
