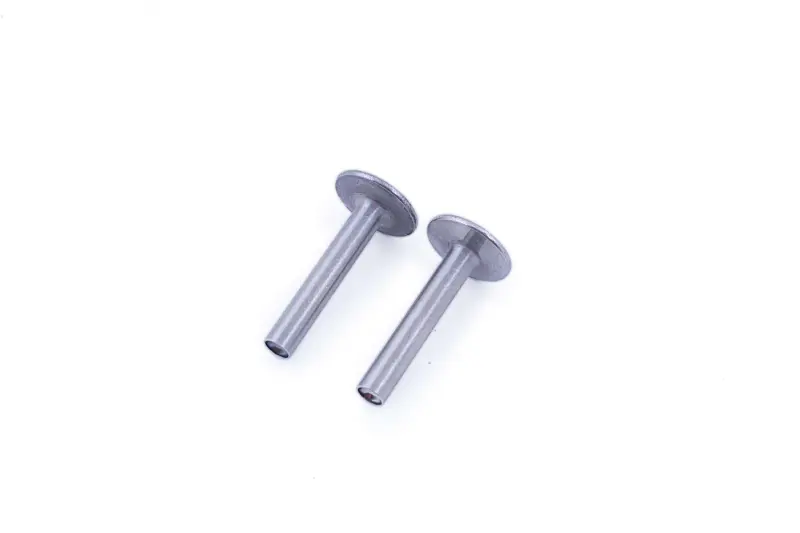

Комплект толкателей клапанов для двигателей 178F/186F (6/9 л.с.) ST

Толкатели клапанов для дизельных двигателей 178F/186F

Комплект предназначен для обслуживания газораспределительного механизма одноцилиндровых четырехтактных дизельных двигателей семейства 178F и 186F, применяемых на мотоблоках и другой малой технике. В набор входят два толкателя — по одному для впускной и выпускной стороны клапанного привода. Детали имеют цилиндрический корпус и расширенную опорную часть, соответствующие конструкции механического привода клапанов этих двигателей.

Толкатель расположен между кулачком распределительного вала и штангой клапанного механизма. При вращении распределительного вала его кулачок перемещает толкатель, а тот передает ход дальше через штангу и коромысло к клапану. После прохождения вершины кулачка детали привода возвращаются в исходное положение под действием клапанной пружины. Поэтому состояние контактной поверхности, правильная посадка и свободное перемещение толкателя непосредственно связаны с работой всего механизма открытия и закрытия клапанов.

Когда требуется проверка и замена

Толкатели осматривают при ремонте ГРМ, снятии распределительного вала, разборке головки или появлении выраженного механического шума в зоне клапанного привода. Поводом для замены могут стать заметная выработка контактной поверхности, задиры, сколы, деформация корпуса или затрудненное перемещение детали в посадочном отверстии. Однако похожие признаки способны возникать и при неправильном клапанном зазоре, износе кулачков, штанг либо коромысел, поэтому перед сборкой нужно проверить сопряженные детали, а не ограничиваться установкой нового комплекта.

Что проверить при подборе

• Модель двигателя. Обозначение 178F или 186F следует сверить с фактической моделью установленного дизеля, поскольку внешне похожая техника может комплектоваться разными моторами.
• Форму старых толкателей. Сопоставьте длину корпуса, диаметр цилиндрической части, размер опорной площадки и профиль обеих контактных сторон.
• Посадку в картере. Новый толкатель должен соответствовать своему направляющему отверстию и перемещаться в нем без перекоса и заедания.
• Состояние сопряженных деталей. Проверьте кулачки распределительного вала, концы штанг, коромысла и элементы регулировки клапанного зазора.
• Количество. Комплект включает два одинаковых по назначению толкателя для обслуживания пары клапанов одноцилиндрового двигателя.

Установка и последующая проверка

Перед монтажом посадочные места очищают от загрязнений и продуктов износа, а детали устанавливают в соответствии со схемой конкретного двигателя. Толкатель должен занимать штатное положение и свободно передавать движение штанге. При разборке исправные детали клапанного привода желательно сохранять привязанными к прежним местам контакта; при наличии повреждений заменяют неисправные компоненты и оценивают состояние их парных поверхностей.

После сборки необходимо выставить клапанные зазоры по руководству для конкретной модификации 178F или 186F и вручную прокрутить двигатель, контролируя полный цикл движения впускного и выпускного клапанов. Затем проверяют отсутствие заеданий, перекоса штанг и постороннего стука. Такой порядок помогает убедиться, что новые толкатели корректно взаимодействуют с распределительным валом, штангами и коромыслами. Комплект подходит для планового восстановления механического клапанного привода, если модель двигателя, геометрия деталей и посадочные параметры совпадают с демонтированными толкателями.
