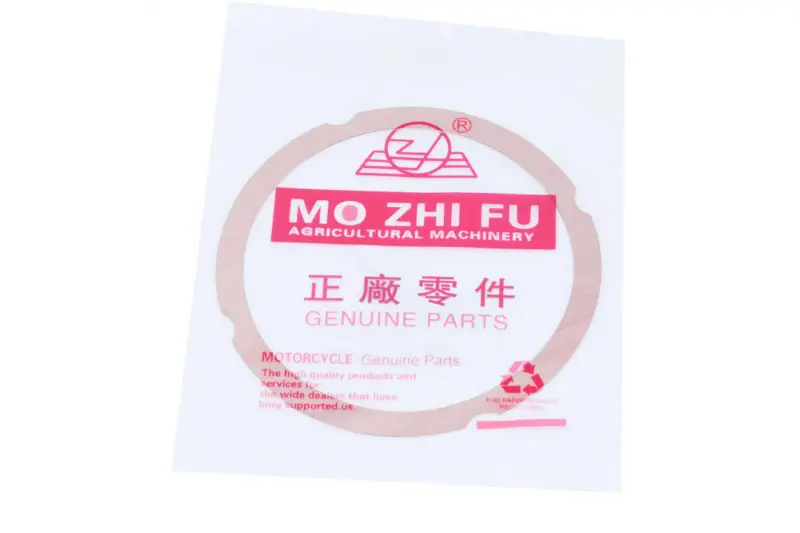

Прокладка головки цилиндра 178F 6 л.с. ST

Прокладка головки цилиндра для дизельного двигателя 178F

Прокладка ST предназначена для установки между цилиндром и головкой одноцилиндрового дизельного двигателя серии 178F мощностью 6 л.с. Деталь уплотняет стык в зоне камеры сгорания, помогает сохранять необходимую компрессию и препятствует прорыву отработавших газов наружу. Такой двигатель применяется на мотоблоках, генераторах, виброплитах и другой малой технике, поэтому при подборе следует ориентироваться прежде всего на обозначение установленного мотора, а не только на название машины.

Назначение детали

Во время работы двигателя соединение цилиндра и головки подвергается нагреву, давлению и повторяющимся нагрузкам. Прокладка заполняет предусмотренный уплотнительный зазор между сопрягаемыми плоскостями и отделяет камеру сгорания от внешней среды. Исправное уплотнение необходимо для уверенного запуска дизеля, нормального сжатия воздуха в цилиндре и устойчивой работы под нагрузкой.

Эта позиция относится именно к прокладкам головки цилиндра. Ее нельзя путать с прокладкой клапанной крышки, картера, впускного или выпускного канала: эти детали устанавливаются в других местах и имеют иную форму. Для модели 178F характерен диаметр цилиндра 78 мм; карточки аналогичных прокладок для двигателей 178F и 178FA также указывают посадочный диаметр 78 мм.

Что проверить перед выбором

• Модель двигателя: на технике должен быть установлен одноцилиндровый дизель 178F мощностью 6 л.с.
• Диаметр цилиндра: для стандартного исполнения 178F используется размер 78 мм.
• Контур детали: сравните центральное отверстие, наружную форму, боковые выступы и расположение технологических отверстий со снятой прокладкой.
• Место установки: требуется прокладка стыка цилиндра и головки, а не уплотнение верхней крышки.
• Состояние двигателя: после расточки цилиндра, обработки головки или других изменений стандартный вариант подбирают с учетом выполненного ремонта.

Обозначение 178F описывает тип двигателя, но одинаковые по назначению детали могут отличаться контуром отдельных отверстий или исполнением конкретной модификации. Поэтому перед сборкой необходимо приложить прокладку к посадочной плоскости без смещения и убедиться, что она не перекрывает предусмотренные каналы, отверстия и зоны крепления.

Когда требуется замена

Поводом для проверки уплотнения служат ухудшение запуска, снижение компрессии и тяги, следы прорыва газов или темный нагар возле стыка головки с цилиндром. Причиной могут быть прогар, разрыв, деформация либо потеря плотного прилегания. Похожие симптомы возникают и при неисправностях клапанов, поршневой группы или топливной аппаратуры, поэтому перед разборкой двигателя полезна полноценная диагностика.

Новую прокладку также устанавливают после снятия головки при ремонте цилиндро-поршневой группы, обслуживании клапанов или замене самой головки. Повторное использование уже обжатой или поврежденной детали может нарушить герметичность соединения и привести к повторной разборке двигателя.

Рекомендации по установке

Перед монтажом удаляют остатки прежнего уплотнения, очищают сопрягаемые поверхности и проверяют их на повреждения и деформацию. Плоскости должны быть чистыми, ровными и без фрагментов старой прокладки. Деталь размещают без перекоса, точно совмещая центральный проем и крепежные отверстия.

Головку затягивают равномерно, в последовательности и с усилием, предусмотренными руководством конкретного двигателя. Произвольная затяжка способна создать перекос и неравномерное обжатие. После сборки проверяют запуск, работу дизеля и отсутствие следов прорыва газов по линии соединения. Точная проверка модели, диаметра и контура до монтажа помогает выполнить ремонт с первого раза и восстановить плотное соединение головки с цилиндром.
