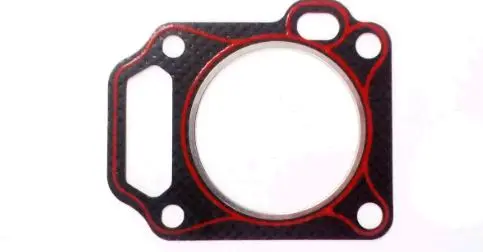

Прокладка головки цилиндра 177F 9 л.с. ST

Прокладка головки цилиндра для двигателя 177F

Прокладка предназначена для установки между цилиндром и головкой бензинового двигателя 177F мощностью 9 л.с. Она уплотняет плоскость разъема вокруг камеры сгорания и помогает удерживать давление, возникающее во время рабочего такта. Исправное уплотнение в этом месте необходимо для нормальной компрессии, уверенного запуска и стабильной работы мотора под нагрузкой.

Деталь рассчитана на двигатель семейства 177F с воздушным охлаждением. Центральное круглое отверстие соответствует зоне цилиндра, а наружный контур включает крепежные отверстия и технологические проходы. Такое исполнение позволяет расположить прокладку между сопрягаемыми поверхностями в предусмотренном положении. Для этой позиции в товарных карточках аналогичных деталей указывается диаметр цилиндра 77 мм, однако перед установкой следует сопоставить весь контур, расположение отверстий и исполнение двигателя, а не ориентироваться только на диаметр.

Когда требуется замена

Прокладку проверяют при снижении компрессии, затрудненном запуске, потере тяги или появлении следов прорыва газов в зоне соединения головки с цилиндром. Основанием для замены также служат прогар, разрыв, продавленный участок, расслоение либо заметная деформация снятой детали. Похожие симптомы могут возникать и при других неисправностях двигателя, поэтому перед ремонтом желательно оценить состояние клапанов, крепежа и сопрягаемых плоскостей.

После снятия головки ранее обжатую прокладку не следует считать надежной для повторной сборки. Во время работы она воспринимает температуру и давление камеры сгорания, а затяжка головки формирует необходимое обжатие по контуру. Новая деталь помогает восстановить уплотнение при условии, что посадочные поверхности не повреждены и головка установлена без перекоса.

Что проверить при подборе

• Модель двигателя: обозначение 177F и номинальная мощность 9 л.с.
• Размер цилиндра: для рассматриваемого исполнения применяется диаметр 77 мм.
• Геометрия: форма внешнего контура, центрального отверстия, четырех основных крепежных отверстий и дополнительных проходов должна совпадать со снятой прокладкой.
• Состояние головки: следы перегрева, прогара или длительного прорыва газов требуют проверки плоскости перед сборкой.

Название техники само по себе не определяет совместимость: двигатель 177F может применяться на мотоблоках, культиваторах, генераторах и другом оборудовании. Основными ориентирами остаются обозначение двигателя и фактическая конфигурация места установки. Если мотор ремонтировался или головка ранее заменялась, особенно внимательно сравните отверстия и наружный контур.

Рекомендации по установке

Перед сборкой удаляют остатки старого уплотнения и нагар, не повреждая плоскости цилиндра и головки. Поверхности должны быть чистыми, ровными и без частиц, способных нарушить прижим. Прокладку располагают без смещения: крепежные и технологические отверстия должны оставаться полностью открытыми. Головку опускают ровно, чтобы не сдвинуть деталь и не повредить ее края.

Болты головки затягивают в последовательности и с усилием, предусмотренными сервисными данными конкретной модификации двигателя. Для равномерного прижима применяется поэтапная затяжка крест-накрест. Использование точного динамометрического ключа снижает риск слабого обжатия или деформации головки. После сборки проверяют компрессию, запуск и отсутствие следов прорыва газов по линии соединения. Эта прокладка подходит для планового ремонта верхней части двигателя 177F и восстановления герметичности после демонтажа головки цилиндра.
