Прокладка основания цилиндра УРАЛ

Прокладка основания цилиндра для мотоцикла УРАЛ

Плоская прокладка устанавливается в месте соединения цилиндра с картером двигателя. При сборке она зажимается между сопрягаемыми плоскостями и уплотняет разъём, помогая предотвратить выход масла и картерных газов наружу. Деталь применяется при ремонте цилиндро-поршневой группы, снятии цилиндра, устранении негерметичности стыка или восстановлении двигателя после разборки.

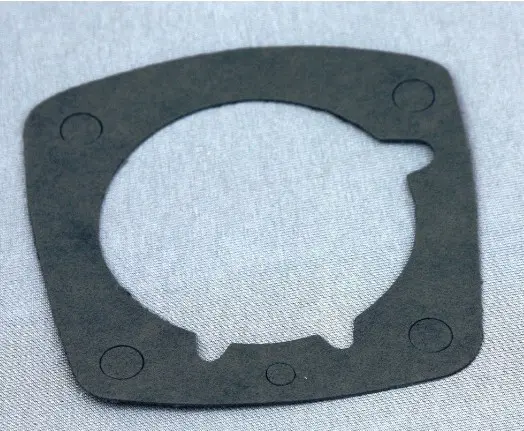

Прокладка имеет большое центральное отверстие под цилиндр, периферийные отверстия и фигурные вырезы, соответствующие элементам посадочного места. Такая геометрия позволяет расположить деталь между картером и основанием цилиндра, не перекрывая предусмотренные конструкцией проходы. Прокладку нельзя путать с уплотнением головки цилиндра: эти детали устанавливаются на разных сторонах цилиндра и имеют различное назначение.

Что проверить при подборе

Обозначение «УРАЛ» объединяет мотоциклы разных лет и модификаций, поэтому одной общей принадлежности к марке недостаточно. Перед покупкой следует сопоставить прокладку с посадочным местом конкретного двигателя или с исправным образцом нужного исполнения. Определяющими признаками служат наружный контур, диаметр и положение центрального отверстия, количество и расположение периферийных отверстий, а также форма внутренних вырезов.

• Место установки: разъём между основанием цилиндра и картером двигателя.
• Назначение: уплотнение соединения после установки и затяжки цилиндра.
• Конструкция: плоская деталь с крупным центральным проёмом, отверстиями по периметру и дополнительными фигурными вырезами.
• Применение: ремонт и сборка цилиндро-поршневой группы мотоцикла УРАЛ.

Когда требуется замена

Новую прокладку устанавливают, если прежняя порвалась при разборке, получила заломы, продавленные участки или повреждения по краям отверстий. Поводом проверить этот стык также служат масляные следы по линии соединения цилиндра с картером. До замены необходимо убедиться, что причиной негерметичности не являются повреждение сопрягаемых плоскостей, ослабленный крепёж или дефект другой расположенной рядом детали.

Подготовка и установка

После снятия цилиндра обе плоскости очищают от остатков прежнего уплотнения и загрязнений. Рабочие поверхности должны быть ровными, чистыми и без фрагментов старого материала: оставшийся участок может помешать равномерному обжатию. Новую прокладку располагают без складок и смещения, проверяя совпадение центрального проёма, всех отверстий и фигурных вырезов с посадочным местом.

Цилиндр устанавливают аккуратно, чтобы не надорвать тонкую деталь шпильками и не сдвинуть её при посадке. Крепёж затягивают равномерно, соблюдая последовательность и момент, установленные руководством по ремонту конкретного двигателя. Чрезмерная или неравномерная затяжка способна деформировать прокладку и нарушить плотность разъёма. Необходимость применения дополнительного уплотняющего состава также определяют по инструкции для соответствующей модификации двигателя.

После сборки следует проверить стык при первом запуске и повторно после прогрева двигателя. Отсутствие свежих масляных следов по контуру указывает на нормальное обжатие соединения. Тщательное сопоставление геометрии перед установкой особенно важно: даже небольшое несовпадение отверстий или вырезов означает, что прокладка рассчитана на другое исполнение цилиндра либо картера.
