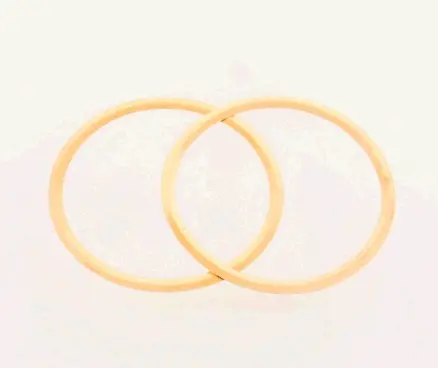

Медная прокладка головки цилиндра ИЖ Планета

Медная прокладка головки цилиндра ИЖ Планета

Кольцевая прокладка предназначена для установки в соединение головки и цилиндра двигателя мотоцикла ИЖ Планета. Она располагается по контуру камеры сгорания и уплотняет стык двух сопрягаемых деталей. Плотное соединение в этой зоне необходимо для сохранения компрессии и предотвращения прорыва газов наружу. Прокладка изготовлена из меди и имеет тонкую плоскую кольцевую форму.

Деталь используют при ремонте цилиндро-поршневой группы, снятии головки цилиндра или восстановлении негерметичного соединения. Поводом для проверки стыка могут стать следы прорыва газов и нагара возле головки, падение компрессии, нестабильная работа двигателя либо обнаруженная при разборке деформация прежней прокладки. После демонтажа необходимо оценить не только состояние уплотнения, но и чистоту, целостность и плоскостность обеих сопрягаемых поверхностей.

Как правильно подобрать прокладку

Обозначение ИЖ Планета охватывает несколько поколений и вариантов двигателя, поэтому перед заказом следует проверить исполнение установленной цилиндро-поршневой группы. Для подбора важны форма посадочного места, внутренний и наружный диаметры кольца, толщина детали и соответствие конкретной модификации мотоцикла. Новая прокладка должна свободно занимать предназначенное для нее место, не выступать внутрь камеры сгорания и не смещаться при установке головки.

• Модель техники: убедитесь, что двигатель относится к семейству ИЖ Планета, а его цилиндр и головка имеют штатное для этой прокладки посадочное исполнение.
• Геометрия: сопоставьте внутренний и наружный контуры новой детали с посадочным местом и ранее установленной прокладкой.
• Толщина: используйте значение, предусмотренное руководством именно для вашей модификации двигателя; произвольно изменять этот параметр не следует.
• Состояние поверхностей: забоины, нагар, остатки прежнего уплотнения и нарушение плоскостности могут помешать герметизации даже с новой деталью.
• Состояние крепежа: шпильки и гайки головки должны обеспечивать равномерный прижим без перекоса и заедания.

Не следует выбирать прокладку только по общему названию мотоцикла. На технике прошлых лет могли менять цилиндр, головку или весь двигатель, поэтому фактическая конфигурация важнее года выпуска и внешнего вида мотоцикла. Если прежняя деталь сохранилась без значительных разрушений, ее контуры и толщина помогут проверить геометрию, но окончательное соответствие определяют по посадочному месту и ремонтной документации.

Рекомендации по установке

Монтаж выполняют на очищенные сопрягаемые поверхности цилиндра и головки. Остатки старой прокладки и нагар удаляют аккуратно, не оставляя глубоких рисок и не повреждая плоскости. Перед сборкой проверяют отсутствие трещин, раковин, заметных вмятин и деформации. Кольцо укладывают ровно в предназначенное положение, без загибов, заломов и смещения относительно камеры сгорания.

Головку устанавливают без бокового сдвига прокладки. Гайки крепления сначала наживляют, затем подтягивают постепенно и в перекрестной последовательности, чтобы прижим распределялся равномерно. Требуемое усилие затяжки берут из руководства по ремонту соответствующей модификации ИЖ Планета: чрезмерная или неравномерная затяжка способна вызвать перекос и нарушить плотность стыка. После сборки проверяют соединение на отсутствие следов прорыва газов и контролируют работу двигателя.

Эта прокладка подходит для планового ремонта после снятия головки и для восстановления герметичности соединения цилиндра с головкой. Точная сверка геометрии перед монтажом особенно важна для мотоциклов, которые ранее ремонтировались или получили детали от другой модификации семейства ИЖ Планета.
