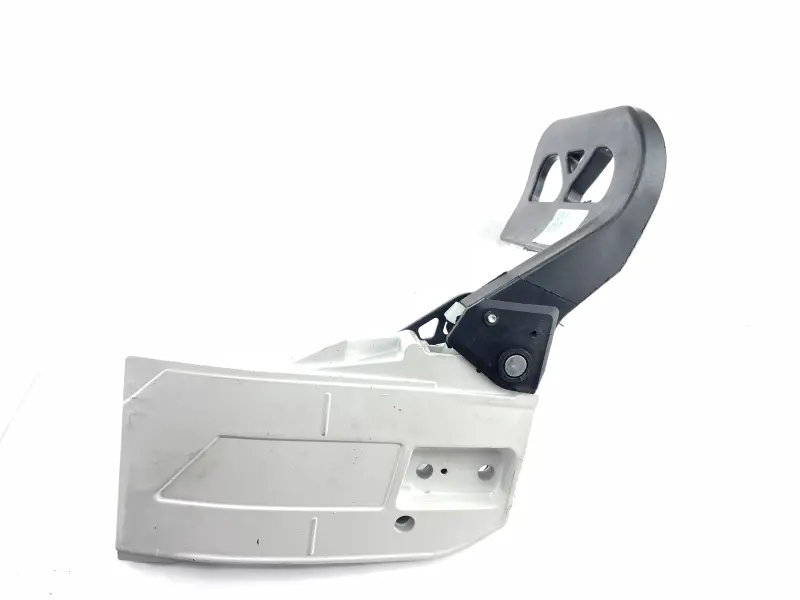

Тормоз цепи в сборе для бензопилы Goodluck GL5800, металлический

Тормоз цепи в сборе для бензопилы Goodluck GL5800

Деталь предназначена для ремонта тормозного механизма бензопилы Goodluck GL5800. Она объединяет боковую крышку с защитной ручкой и связанным с ней механизмом остановки пильной цепи. Такое исполнение подходит для случаев, когда повреждена штатная сборка и замена одной отдельной детали не решает проблему. Металлическая основа крышки рассчитана на установку в зоне шины, сцепления и ведущей звездочки.

Защитная ручка выполняет одновременно функцию переднего ограждения и органа управления тормозом. При переводе ручки механизм воздействует на тормозную ленту, расположенную вокруг барабана сцепления, и блокирует движение цепи. При выключенном тормозе цепь должна свободно перемещаться по шине, а крышка — оставаться правильно установленной на посадочных местах. Исправность этого узла непосредственно влияет на возможность штатно включать и отпускать тормоз.

Конструкция и назначение

Сборка включает металлическую боковую крышку, защитную ручку, шарнир и детали тормозного механизма. На крышке предусмотрены отверстия для установки на крепления бензопилы. Формат в сборе избавляет от необходимости отдельно подбирать крышку и ручку при комплексном повреждении штатной детали. При этом состав внутренних компонентов необходимо сопоставлять с демонтированной сборкой, поскольку скрытая сторона товара и все входящие в нее части по одному внешнему виду не определяются.

Замена может потребоваться после деформации или растрескивания крышки, повреждения ручки, износа шарнирных соединений либо нарушения включения и отпускания тормоза. Признаками неисправности также служат перекос крышки, затрудненное перемещение ручки, отсутствие четкой фиксации и сохранение блокировки цепи после выключения механизма. Поврежденную деталь следует заменить до дальнейшего использования бензопилы.

Как проверить совместимость

Заявленная совместимость — бензопила Goodluck GL5800. Перед выбором сопоставьте новую и снятую детали по форме корпуса, контуру прилегания, положению защитной ручки, числу и расположению крепежных отверстий. Также проверьте размещение элементов относительно шпилек шины, барабана сцепления и механизма натяжения цепи. Такое сравнение особенно важно, если бензопила ранее ремонтировалась или ее фактическое исполнение отличается от распространенной версии GL5800.

• Модель: Goodluck GL5800.
• Тип детали: ручной тормоз цепи с боковой крышкой.
• Исполнение: сборка на металлической основе.
• Область установки: боковая часть бензопилы возле шины и барабана сцепления.

Установка и контроль после ремонта

Перед монтажом двигатель должен быть остановлен, а пила — полностью подготовлена к безопасному обслуживанию согласно ее инструкции. С крышкой работают при отпущенном тормозе: включенный механизм сжимает тормозную ленту и может мешать установке на барабан сцепления. Деталь размещают на шпильках без перекоса и принудительного стягивания крепежом. Если крышка не занимает штатное положение, необходимо повторно проверить положение тормоза и совпадение посадочных элементов.

При сборке шину и цепь устанавливают в предусмотренное положение, а элементы механизма натяжения совмещают с соответствующими посадками. После фиксации крышки регулируют натяжение цепи по инструкции бензопилы. Затем при выключенном двигателе проверяют свободное перемещение цепи при отпущенном тормозе и ее блокировку после включения защитной ручкой. Если механизм не переключается четко, крышка установлена с зазором или цепь остается зажатой, эксплуатацию откладывают до правильной сборки и устранения причины.

Тормоз в сборе подходит для восстановления Goodluck GL5800 при повреждении боковой крышки, ручки или связанных с ними деталей механизма. Точная сверка геометрии перед заказом и обязательная проверка срабатывания после установки позволяют убедиться, что выбранная сборка соответствует конкретному исполнению бензопилы.
