Рычаг цепного тормоза (передний щиток) для Stihl MS 230/MS 250

Рычаг цепного тормоза для бензопил Stihl MS 230 и MS 250

Эта деталь устанавливается перед передней рукояткой бензопилы и одновременно выполняет две связанные функции: служит щитком для левой руки оператора и приводит в действие механизм цепного тормоза. При перемещении рычага вперед тормоз включается и блокирует движение пильной цепи. Для отключения рычаг отводят назад, к передней рукоятке, до фиксации. Исправная деталь должна двигаться свободно, без заеданий, чрезмерного люфта и перекоса.

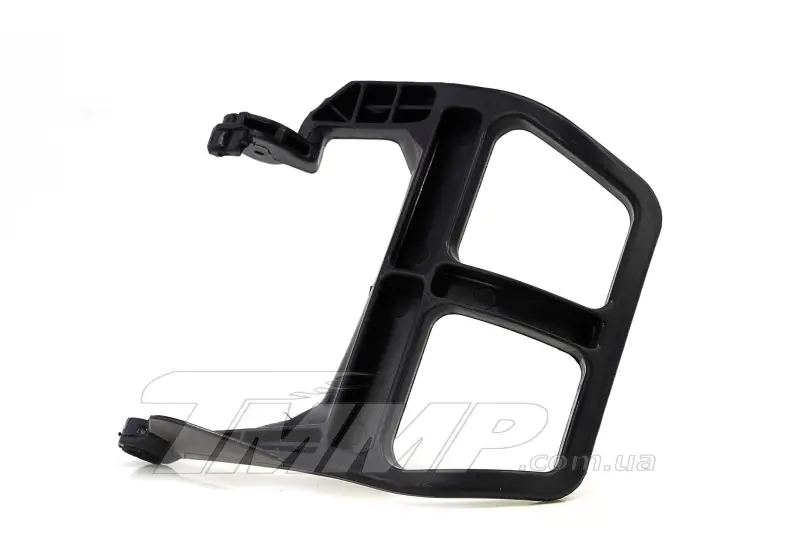

Рычаг предназначен для ремонта бензопил Stihl MS 230 и MS 250. Он имеет жесткую рамную форму с двумя открытыми секциями, боковыми участками крепления и выступами, взаимодействующими с деталями тормозного механизма. Черное исполнение соответствует внешнему виду щитка этой серии. Это именно наружный рычаг-щиток, а не тормозная лента и не полный комплект цепного тормоза, поэтому перед заказом стоит определить, какая часть системы повреждена.

Назначение детали

Во время работы рычаг находится перед левой рукой. При его принудительном перемещении в сторону шины цепной тормоз включается. В моделях этой серии тормоз также может сработать по инерции при достаточно сильном обратном ударе. После включения цепь должна остановиться, а сам щиток должен оставаться целым и подвижным. Трещины, деформация рамки, повреждение крепежных участков или заметный люфт могут мешать правильному перемещению рычага и являются основанием для замены.

Замена актуальна после механического удара, падения пилы, разрушения одного из креплений или износа мест сопряжения. Не следует восстанавливать геометрию поврежденного щитка нагревом, подрезкой либо сверлением дополнительных отверстий: изменение формы способно нарушить его ход и взаимодействие с тормозным механизмом.

Что проверить при подборе

• Модель бензопилы: деталь выбирают для Stihl MS 230 или MS 250 с учетом полного обозначения конкретной модификации.
• Форму снятого щитка: сравните общий контур рамки, расположение двух проемов, изгиб верхней части и направление боковых выступов.
• Крепежные точки: количество, положение и форма посадочных участков должны совпадать со старой деталью.
• Исполнение тормозной системы: у пил одной серии могут встречаться разные ревизии и варианты комплектации, поэтому одного совпадения по основному номеру модели недостаточно.
• Состояние соседних деталей: перед установкой проверьте оси, втулки, пружины, тяги и элементы привода тормоза; новый рычаг не устранит неисправность поврежденного механизма.

Установка и проверка

Работы выполняют при остановленном и остывшем двигателе, исключив случайный запуск. Рычаг устанавливают в штатные посадочные места без подрезки и принудительного изгиба. После сборки он должен уверенно переходить между включенным и отключенным положениями, не цепляться за корпус и не оставаться в промежуточном положении. Зоны шарниров необходимо очистить от опилок, масла и плотных загрязнений, способных ограничить ход щитка.

До начала пиления обязательно проверьте действие цепного тормоза по инструкции к своей бензопиле. При включенном тормозе цепь не должна двигаться, а после корректного отключения рычаг должен вернуться к передней рукоятке с отчетливой фиксацией. Если движение остается тугим, появляется перекос либо тормоз не блокирует цепь, пилу нельзя использовать до диагностики всей системы специалистом. Такой подход помогает заменить именно неисправную деталь и восстановить штатное управление цепным тормозом.
