Кнопка звукового сигнала руля Active

Кнопка звукового сигнала руля Active

Отдельная кнопка предназначена для управления клаксоном на мопедах семейства Active. Она устанавливается в рулевой пульт и позволяет подать звуковой сигнал обычным нажатием пальца, не отвлекаясь от управления техникой. Такая деталь нужна при повреждении клавиши, заедании механизма, нестабильном срабатывании контактов или ремонте разобранного блока переключателей.

Назначение и конструкция

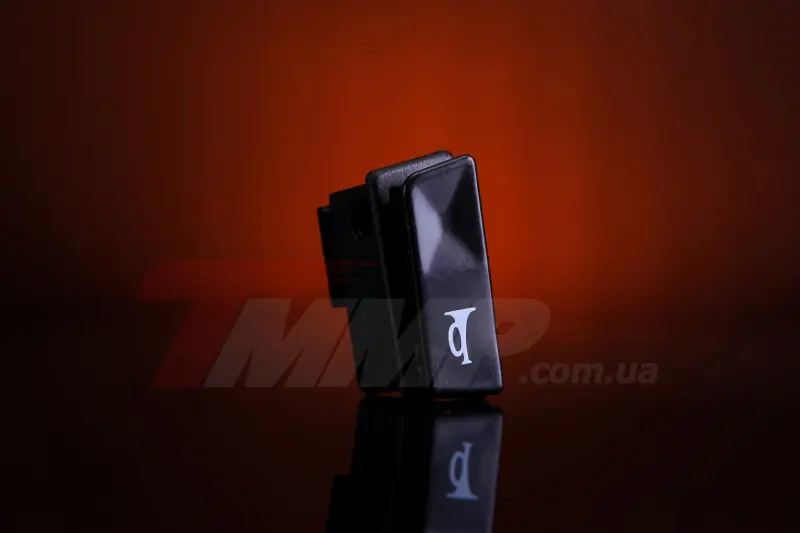

Кнопка выполнена в черном прямоугольном корпусе и имеет белую пиктограмму клаксона. Благодаря обозначению ее легко отличить от клавиш света, запуска двигателя и указателей поворота. На боковых сторонах корпуса предусмотрены фиксаторы, которыми деталь удерживается в соответствующем посадочном месте рулевого пульта.

Это именно кнопка звукового сигнала, а не комбинированный переключатель нескольких функций. При нажатии она управляет подключенным к проводке мопеда клаксоном. Исправная клавиша должна нажиматься свободно, возвращаться в исходное положение и обеспечивать устойчивое срабатывание без необходимости искать определенный угол нажатия. Если сигнал появляется через раз, клавиша заклинивает, корпус поврежден или кнопка выпадает из пульта, деталь следует проверить вместе с контактами и соединениями проводки.

Совместимость и подбор

Кнопка относится к запчастям для китайских четырехтактных мопедов Active с двигателями объемом 110 и 125 см³. В профильных карточках для этой позиции указаны Viper Active и Viper Sport 125, а также отдельные модели Kinlon, Loncin, Musstang и Spark: JL110-38, JL110-39, JL110-40, LX110-31, LX110-31A, LX110-35A, LX110-37, LX110-39, MT110Q-3, MT125Q-3, SP110C-3C, SP125C-3CF и SP125C-4WQ.

Даже в пределах одной модели форма рулевого пульта и исполнение проводки могут различаться в зависимости от модификации. Перед заказом снимите старую кнопку или откройте корпус переключателя и сопоставьте несколько признаков:

• форму и габариты клавиши, включая высоту ее наружной части;
• конфигурацию корпуса и расположение боковых фиксаторов;
• посадочное окно в рулевом пульте и направление нажатия;
• устройство контактной части и способ соединения с проводкой;
• наличие на старой клавише пиктограммы звукового сигнала.

Подбор только по объему двигателя недостаточен: мотор 110 или 125 см³ подтверждает общий класс техники, но не определяет геометрию кнопки. Основными ориентирами остаются модель мопеда, внешний профиль старой детали, фиксаторы и исполнение контактов.

Замена и проверка

Перед разборкой рулевого пульта отключите питание бортовой системы. Снимайте корпус аккуратно, не тяните за провода и запомните положение контактных деталей. После извлечения старой клавиши очистите посадочное место от пыли и убедитесь, что внутри нет обломков, мешающих свободному ходу новой кнопки. Корпус должен войти без перекоса, а фиксаторы — удерживать его без люфта и выпадения.

До окончательной сборки проверьте, свободно ли нажимается клавиша, возвращается ли она после отпускания и срабатывает ли клаксон при каждом нажатии. Если результат остается нестабильным, дополнительно осмотрите клеммы, проводку и сам звуковой прибор: новая кнопка устраняет неисправность клавиши и ее контактной части, но не заменяет диагностику остальных компонентов.

Кнопка подходит для локального ремонта рулевого управления мопеда Active, когда корпус пульта и другие переключатели еще пригодны к эксплуатации. Точное сравнение со снятой деталью помогает установить подходящую клавишу без переделки посадочного места.
