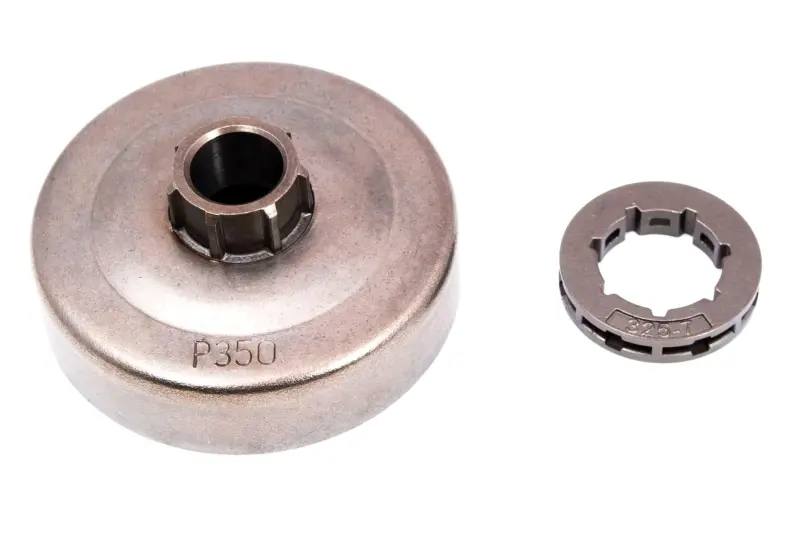

Барабан сцепления со съемным венцом Partner P350/351 BEST mod.B

Барабан сцепления со съемным венцом Partner P350/351

Комплект BEST mod.B предназначен для ремонта привода цепи бензопил Partner P350 и P351. В него входят барабан сцепления и отдельный съемный ведущий венец. Такая конструкция используется вместо цельной детали: венец устанавливается на профильную посадочную часть барабана и непосредственно взаимодействует с хвостовиками цепи. Комплект подходит для замены изношенного барабана, венца или обеих деталей одновременно, если прежний привод начал работать с рывками, появился посторонний шум либо на контактных поверхностях обнаружены повреждения.

Как деталь работает в бензопиле

Барабан расположен в узле центробежного сцепления. При увеличении оборотов колодки сцепления прижимаются к его внутренней поверхности и передают вращение на барабан. Далее усилие поступает на съемный венец, который приводит цепь в движение по шине. Состояние этих деталей влияет на равномерность передачи вращения и характер хода цепной гарнитуры. Изношенные посадочные поверхности, деформированный барабан, поврежденный профиль венца или чрезмерный люфт требуют разборки и проверки привода.

Раздельная конструкция барабана и венца удобна при последующем обслуживании: при нормальном состоянии барабана изношенный венец можно заменить отдельно. Одновременно необходимо оценивать детали, которые соприкасаются с комплектом. Новый венец не устранит люфт, вызванный износом посадки или подшипника, а новый барабан не компенсирует повреждение цепи. Поэтому привод проверяют вместе с цепью, шиной, сцеплением и опорными деталями.

Что проверить при подборе

• Модель пилы. Комплект заявлен для Partner P350 и P351; обозначение модели следует сверить с данными конкретной бензопилы.
• Исполнение привода. Эта версия рассчитана на съемный ведущий венец. Ее нельзя выбирать только по внешнему диаметру барабана вместо цельной звездочки другой конструкции.
• Посадочная геометрия. Сравните форму центральной части, профиль соединения с венцом, глубину барабана и расположение опорных поверхностей со снятыми деталями.
• Параметры цепной гарнитуры. Шаг и профиль ведущего венца должны соответствовать используемой цепи и шине. Числовое значение этих параметров для данного комплекта необходимо установить до монтажа.
• Состояние сопряженных деталей. Подшипник, колодки сцепления и посадка на валу не должны иметь повреждений, способных вызвать перекос, заедание или заметный радиальный люфт барабана.

Замена и контроль после установки

Перед ремонтом очищают зону сцепления от опилок и загрязнений, снимают цепную гарнитуру и разбирают привод в последовательности, предусмотренной для Partner P350 или P351. При демонтаже важно сохранить правильное расположение шайб и других опорных деталей. Барабан должен устанавливаться без перекоса, а съемный венец — полностью садиться на профильную часть. Если посадка отличается от старого комплекта или деталь вращается с заеданием, сборку продолжать не следует.

После монтажа барабан проворачивают вручную и проверяют свободу вращения, отсутствие закусывания и правильное положение венца относительно цепи. Затем устанавливают шину и цепь, регулируют натяжение и выполняют короткую проверку работы без нагрузки. После первых циклов работы полезно повторно осмотреть привод: не должно быть свежих следов перекоса, неравномерного контакта или ослабления посадки. Такой подход помогает заменить именно изношенную часть привода и не переносить старую неисправность на новый комплект.
