Передний переключатель велосипеда FM QD-23, универсальная тяга

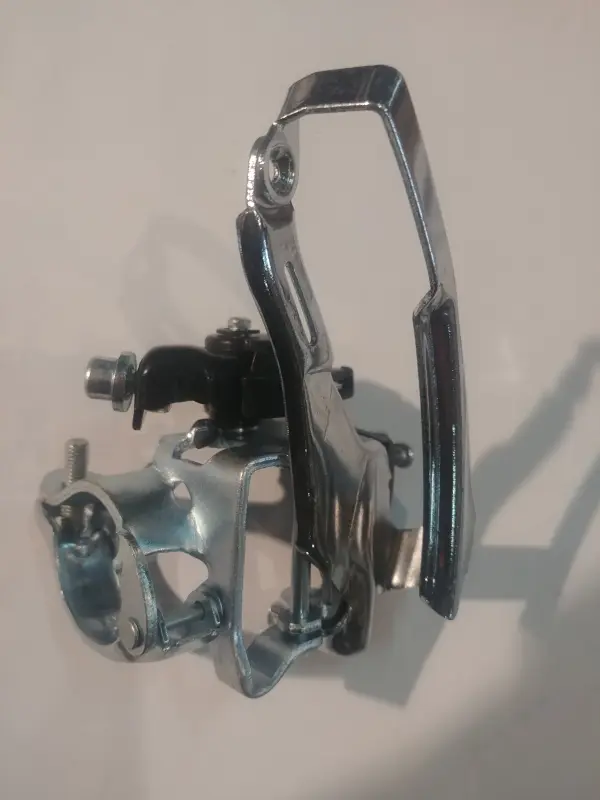

Передний переключатель велосипеда FM QD-23

Модель QD-23 предназначена для управления передней частью многоскоростной велосипедной трансмиссии. Переключатель направляет цепь с одной передней звезды на другую, помогая выбирать подходящий диапазон передач для разгона, движения по ровной дороге или подъема. Универсальная тяга упрощает подбор для рам с разным направлением подвода троса, однако не означает совместимость с любым велосипедом: перед покупкой необходимо сопоставить параметры установленной трансмиссии и способ монтажа.

Назначение и конструкция

Переключатель закрепляется хомутом на подседельной трубе рамы. Его направляющая рамка располагается возле передних звезд и перемещается поперек при натяжении или ослаблении троса от манетки. В конструкции предусмотрены шарнирный механизм, крепление троса и регулировочные винты, которыми ограничивают ход рамки. Правильная настройка помогает цепи переходить между звездами без соскакивания в сторону рамы или шатуна.

QD-23 подходит для ремонта велосипеда с передним переключением, когда прежняя деталь деформирована, имеет заметный люфт, плохо возвращается после переключения либо уже не позволяет точно выставить крайние положения. Причиной неудовлетворительной работы также могут быть загрязненный трос, поврежденная рубашка, неправильная высота рамки или неверное натяжение. Поэтому перед заменой стоит проверить всю систему управления, чтобы новая деталь работала корректно.

Что проверить при подборе

Передний переключатель выбирают не только по названию модели. На совместимость влияют геометрия рамы, параметры системы шатунов и характеристики остальных компонентов трансмиссии. Сравните QD-23 со снятой деталью и конфигурацией велосипеда по следующим пунктам:

• Диаметр подседельной трубы. Размер хомута должен соответствовать месту установки; при наличии переходной втулки учитывают и ее размер.
• Количество передних звезд. Ход и форма направляющей рамки должны подходить установленной системе шатунов.
• Размеры звезд. Проверьте число зубьев на самой большой звезде и разницу между звездами, поскольку эти параметры влияют на положение и рабочий диапазон рамки.
• Направление троса. Универсальная тяга рассчитана на разные варианты подвода, но маршрут троса на конкретной раме должен обеспечивать свободное движение механизма.
• Цепь и задняя часть трансмиссии. Учитывайте число передач сзади и соответствующую ширину цепи, а также линию цепи и угол подседельной трубы.
• Монтажное пространство. Возле хомута и направляющей не должны мешать флягодержатель, сварные швы, тросовые упоры или другие детали рамы.

Установка и регулировка

При монтаже направляющую рамку размещают над большой передней звездой, выдерживая предусмотренный для трансмиссии зазор и параллельность плоскости звезды. После фиксации хомута прокладывают трос по подходящему маршруту и закрепляют его без перекручивания. Затем последовательно настраивают нижний ограничитель, натяжение троса и верхний ограничитель. Эти регулировки определяют, насколько уверенно цепь поднимается на большую звезду, возвращается на меньшую и остается внутри допустимого хода.

После установки переключение проверяют при вращении педалей во всем используемом диапазоне передач. Цепь не должна спадать, застревать между звездами или постоянно задевать направляющую в штатных сочетаниях. Небольшую корректировку выполняют натяжением троса и ограничительными винтами, не компенсируя ими неправильную высоту либо перекос корпуса. FM QD-23 станет практичным выбором для восстановления переднего переключения, если совпадают диаметр крепления, параметры звезд, цепь, линия трансмиссии и расположение троса.
