Ось велосипедного колеса передняя/задняя, хром, FM

Ось велосипедного колеса FM

Резьбовая ось предназначена для установки велосипедного колеса во втулку и его фиксации в передней вилке либо задних дропаутах рамы. Для позиции указано применение на переднем и заднем колесе, однако перед заказом необходимо проверить размеры и устройство конкретной втулки. Деталь рассчитана на колесо с креплением наружными гайками, если совпадают длина, диаметр, параметры резьбы и расположение деталей втулки.

Конструкция и назначение

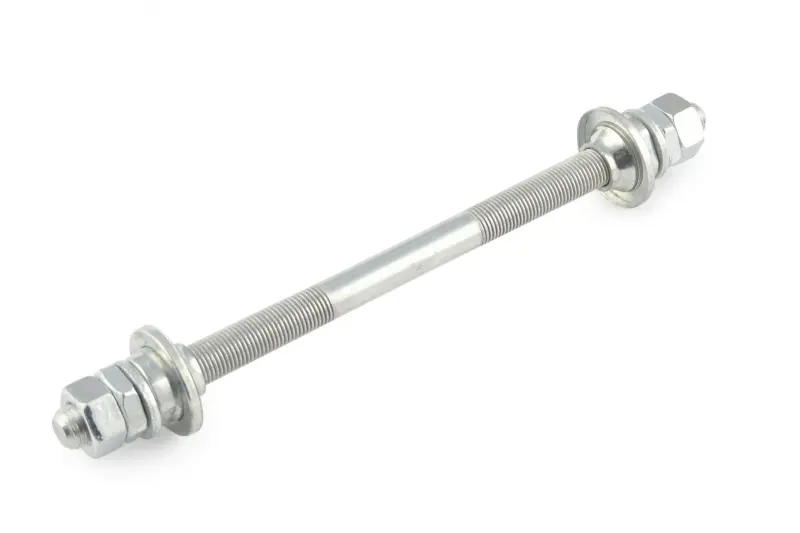

Ось имеет гладкую центральную часть и резьбовые участки с обеих сторон. На концах расположены гайки, шайбы и конусные детали, участвующие в сборке и регулировке втулки. Такая конструкция позволяет установить ось внутри корпуса втулки, задать положение подшипников и закрепить собранное колесо в пазах вилки или рамы. Хромированное исполнение придает открытым поверхностям характерный серебристый вид.

Прямая ось поддерживает правильное положение втулки относительно велосипеда. Ее замена необходима при изгибе стержня, повреждении резьбы, невозможности нормально затянуть наружные гайки или появлении люфта, который не устраняется регулировкой исправных конусов. Погнутую ось не следует выправлять и возвращать в эксплуатацию. При ремонте также проверяют состояние конусов, контргаек, шайб, подшипников и дорожек внутри втулки, поскольку установка новой оси не устраняет износ соседних деталей.

Что проверить при подборе

• Общую длину. Измерьте старую ось от одного торца до другого. После сборки резьбовых концов должно хватать для всех деталей втулки и надежной фиксации колеса.
• Диаметр и шаг резьбы. Эти параметры должны соответствовать конусам, контргайкам и наружным гайкам используемой втулки. Близкие по внешнему виду разновидности резьбы не всегда совместимы.
• Длину резьбовых участков. Она влияет на размещение конусов, шайб, проставок и контргаек, а также на остаточную длину концов после сборки.
• Положение контргаек. Расстояние между их наружными плоскостями должно соответствовать посадочному расстоянию между дропаутами вилки или рамы.
• Порядок деталей. Перед разборкой зафиксируйте последовательность конусов, шайб, проставок и гаек с каждой стороны: правая и левая части одной втулки могут различаться.
• Тип втулки. Убедитесь, что установлена регулируемая втулка с конусами и сплошной осью под гайки, а не картриджная конструкция, полая ось под эксцентрик или современная сквозная система.

Установка и регулировка

Перед монтажом очищают резьбу, внутренние посадочные зоны и пригодные для повторного использования детали втулки. Конусы, шайбы, проставки и контргайки устанавливают в исходной последовательности. Выступание оси с обеих сторон сверяют со старой сборкой: колесо должно помещаться между дропаутами, а наружные гайки должны полностью захватывать резьбу без упора соседних деталей в раму или вилку.

Конусы регулируют так, чтобы втулка вращалась свободно и не имела ощутимого бокового люфта. После настройки конус удерживают ключом, а его положение фиксируют контргайкой. Чрезмерная затяжка создает сопротивление вращению и увеличивает нагрузку на подшипники; слишком свободная настройка оставляет стук и поперечное перемещение колеса. Регулировку выполняют небольшими шагами с повторной проверкой вращения.

После установки колесо должно находиться по центру вилки или рамы, вращаться без заеданий, а наружные гайки — надежно удерживать ось в пазах. После короткой контрольной поездки проверяют затяжку и отсутствие нового люфта. Обозначение «передняя/задняя» описывает сферу применения позиции, но окончательную совместимость определяют фактические размеры, резьба и компоновка конкретной втулки. Самый надежный способ выбора — снять прежнюю ось, сохранить порядок всех деталей и сравнить основные параметры до покупки.
