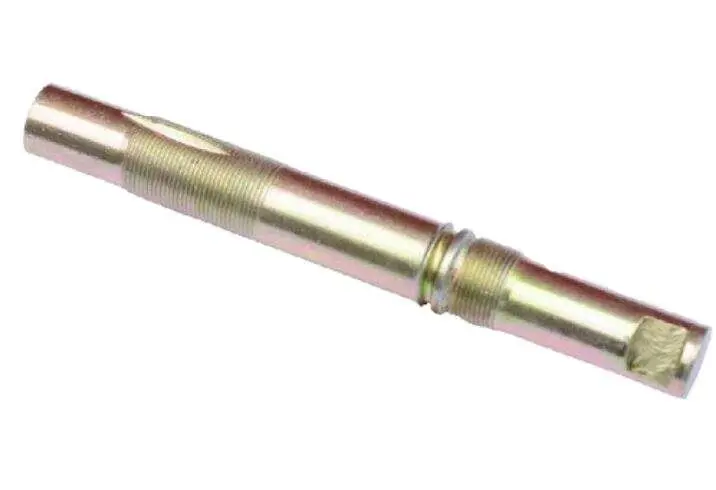

Ось велосипедной каретки под клин 145 мм для «Минск» 28″ FM

Ось каретки под клиновые шатуны для велосипеда «Минск»

Ось длиной 145 мм предназначена для ремонта кареточного механизма дорожного велосипеда «Минск» с колесами 28 дюймов. Она устанавливается внутри кареточного стакана, служит опорой для левого и правого шатунов и участвует в передаче усилия от педалей к передней звезде. Это именно кареточная ось, а не ось велосипедного колеса: деталь относится к приводу и подбирается вместе с сопряженными компонентами каретки и системой шатунов.

Конструкция и назначение

Модель выполнена под традиционное клиновое крепление шатунов. При такой схеме каждый шатун фиксируется на оси отдельным клином, который проходит через соответствующий паз и удерживает соединение после затяжки. Резьбовые участки оси используются в кареточной конструкции старого типа с регулируемыми деталями. Такая конфигурация характерна для ряда классических дорожных велосипедов, однако форма похожих осей может отличаться расположением посадочных участков, резьбы и мест под клинья.

Исправная ось должна сохранять правильное положение шатунов относительно рамы и обеспечивать их согласованное вращение. Замена требуется при заметном люфте, искривлении, повреждении резьбы, выработке посадочных поверхностей или деформации пазов под клинья. Если после регулировки каретки стук и боковое перемещение не исчезают, необходимо проверить не только ось, но также состояние чашек, конусов, подшипников, клиньев и шатунов: износ нескольких сопряженных деталей может давать одинаковые признаки неисправности.

Что учитывать при подборе

• Общая длина — 145 мм. Значение следует сопоставить с демонтированной осью, поскольку другая длина изменит положение шатунов и передней звезды относительно рамы.
• Крепление шатунов — под клинья. Ось рассчитана на соответствующие шатуны старого образца и не заменяет варианты под квадрат, шлицы или интегрированную систему.
• Исполнение — резьбовое. Перед покупкой сравните расположение, длину и диаметр резьбовых и посадочных зон со старой деталью.
• Назначение — велосипед «Минск» с колесами 28″. Размер колес является частью заявленного применения, но сам по себе не определяет совместимость каретки.
• Форма оси. Сверьте расстояния между уступами, положение пазов под клинья и рабочие поверхности, контактирующие с деталями каретки.

Для уверенного выбора старую ось лучше демонтировать и измерить целиком, не ограничиваясь только длиной 145 мм. У разных кареток с одинаковой общей длиной могут различаться профиль, симметрия, положение резьбы и расстояние между шатунами. Дополнительно проверьте состояние кареточного стакана и убедитесь, что используемые чашки, конусы и подшипники соответствуют выбранной оси. Указание «Минск» следует воспринимать как заявленное назначение для соответствующей велосипедной конструкции, а не как подтверждение установки на любую модификацию этой марки.

Установка и проверка после ремонта

Перед сборкой каретку очищают от загрязнений и старой смазки, затем осматривают резьбу, дорожки качения и контактные поверхности. Ось устанавливают в правильной ориентации относительно ведущего и левого шатунов; после сборки регулируют каретку так, чтобы вращение оставалось свободным, но боковой люфт отсутствовал. Чрезмерная затяжка может мешать вращению, а недостаточная оставляет стук и ускоряет износ сопряженных деталей.

Клинья должны входить в пазы в предусмотренном направлении и обеспечивать плотную посадку шатунов. После первичной поездки полезно повторно проверить соединения и отсутствие люфта. Если геометрия старой оси, параметры резьбы или расположение посадочных зон отличаются, устанавливать деталь без дополнительной проверки не следует. Точное сопоставление с демонтированной осью помогает восстановить штатное положение шатунов и избежать перекоса привода.
