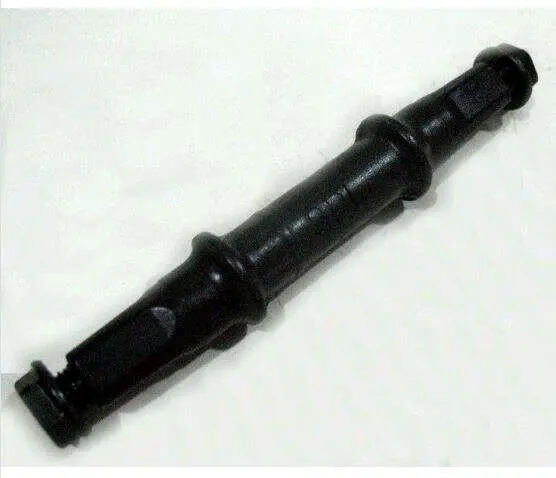

Ось велосипедной каретки под квадрат 127 мм, 902, для колеса 28″ FM

Ось велосипедной каретки под квадрат 127 мм

Ось устанавливается внутри кареточного узла велосипеда, служит опорой для левого и правого шатунов и участвует в передаче усилия от педалей к ведущей звезде. Модель имеет длину 127 мм и квадратные посадочные окончания под соответствующие шатуны. Обозначение 902 и указание на велосипед с колесами 28 дюймов относятся к исполнению этой позиции и должны учитываться вместе с конструкцией установленной каретки.

Назначение и особенности конструкции

Кареточная ось вращается в опорах, размещенных в кареточном стакане рамы. На ее концах фиксируются шатуны, поэтому состояние посадочных участков непосредственно влияет на плотность их соединения и положение системы относительно рамы. Квадратный профиль рассчитан на шатуны с ответным квадратным отверстием. Он не взаимозаменяем с клиновым креплением, шлицевыми стандартами и системами с интегрированным валом.

Ступенчатая форма оси образует отдельные участки для установки в каретку и размещения сопряженных деталей. Поставляется именно ось, поэтому перед заказом следует определить, пригодны ли для дальнейшего использования имеющиеся опоры, чашки, крепеж и остальные детали каретки. Если ремонтируемый узел имеет другое устройство или требует каретки в сборе, одной оси будет недостаточно.

Что проверить при подборе

• Длину: новая ось должна соответствовать требуемому размеру 127 мм. Другая длина способна изменить положение шатунов и ведущей звезды относительно рамы.
• Посадку шатунов: оба шатуна должны быть предназначены для крепления под квадрат и подходить к геометрии концов оси.
• Исполнение 902: это обозначение необходимо сопоставить с типом установленной каретки и ее опорных деталей, не трактуя его как универсальную совместимость.
• Конструкцию узла: сравните форму ступеней, расположение упорных участков и способ фиксации шатунов со снятой осью.
• Применение: позиция заявлена для велосипеда с колесами 28 дюймов, однако размер колеса сам по себе не определяет устройство каретки.

Для уверенного выбора полезно измерить снятую ось по крайним точкам и сравнить не только общую длину, но и расположение посадочных зон. Одновременно проверяют состояние шатунов: разбитое квадратное отверстие не восстановит плотную посадку после установки новой оси. Также необходимо убедиться, что опорные детали соответствуют профилю и диаметрам участков выбранной модели.

Замена и проверка после сборки

Поводом для разборки каретки обычно становятся люфт шатунов, стук, хруст, тугое или неравномерное вращение. Такие признаки не всегда вызваны одной осью: аналогичные проявления дают изношенные опоры, ослабленное крепление шатунов или поврежденные посадки. После демонтажа детали осматривают совместно, чтобы новая ось не работала с непригодными сопряженными компонентами.

Перед сборкой кареточный стакан и посадочные поверхности очищают, затем устанавливают ось в предусмотренной для этого ориентации. В обслуживаемой каретке регулируют положение чашек так, чтобы ось вращалась свободно, но без бокового люфта. Крепление шатунов затягивают подходящим инструментом с учетом требований их производителя. После сборки прокручивают шатуны, проверяют отсутствие заеданий и касания системы о раму, а после первых поездок повторно контролируют плотность креплений.

Эта ось подходит для ремонта велосипеда, где одновременно требуются длина 127 мм, посадка шатунов под квадрат и исполнение каретки 902. Сопоставление всех трех признаков со снятой деталью помогает сохранить правильное положение шатунов и избежать повторной разборки из-за несовместимой геометрии.
