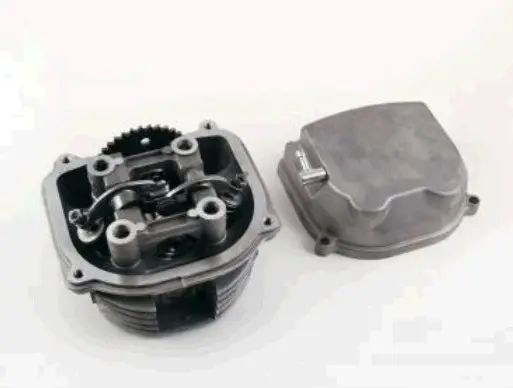

Головка цилиндра в сборе с крышкой 4T GY6 125 (TM)

Головка цилиндра в сборе с крышкой для 4T GY6 125

Головка цилиндра предназначена для ремонта четырехтактного скутерного двигателя семейства GY6 объемом 125 см³. Она устанавливается над цилиндром, формирует верхнюю часть камеры сгорания, размещает клапанный механизм и обеспечивает прохождение впускного и выпускного потоков. Позиция поставляется в собранном исполнении и дополнена крышкой, поэтому подходит для комплексной замены поврежденной или существенно изношенной верхней части двигателя.

В конструкции присутствуют установленные детали клапанного механизма, опора с коромыслами и приводная звездочка распределительного вала. Ребра на корпусе участвуют в отводе тепла при работе двигателя с принудительным воздушным охлаждением. Отдельная крышка закрывает механизм после монтажа и защищает внутреннюю полость головки от наружных загрязнений. Собранное исполнение особенно удобно при ремонте, когда восстановление старого корпуса, седел, направляющих или нескольких деталей газораспределения по отдельности оказывается нецелесообразным.

Назначение и причины замены

Исправная головка необходима для герметичного закрытия цилиндра, правильного сжатия рабочей смеси и своевременного открытия клапанов. Проверка или замена требуется при трещинах корпуса, повреждении привалочной плоскости, износе седел и направляющих клапанов, нарушении герметичности камеры сгорания либо повреждении компонентов газораспределительного механизма. Такие неисправности могут сопровождаться снижением компрессии, затрудненным запуском, нестабильной работой мотора, потерей тяги или посторонним шумом в верхней части двигателя.

Что проверить при выборе

• Тип двигателя: деталь рассчитана на четырехтактную конструкцию GY6 125; головки для GY6 50, GY6 150 и внешне близких моторов нельзя выбирать только по общему виду.
• Код и модификацию мотора: обозначение на картере следует сопоставить с документацией скутера и параметрами ранее установленной головки.
• Посадочную геометрию: сравните расположение шпилек, форму привалочной плоскости, отверстия масляных каналов и проход для цепи газораспределения.
• Соединения: должны совпадать конфигурация впускного и выпускного каналов, места крепления патрубка и выпускной системы.
• Газораспределение: проверьте исполнение распределительного вала, звездочки, коромысел и крышки. Различия между модификациями GY6 могут препятствовать правильной установке.

Практические особенности

• Собранная конфигурация позволяет заменить корпус головки вместе с установленными компонентами клапанного механизма, не перенося каждую из этих деталей со старого агрегата.
• Крышка соответствует форме головки и закрывает механизм после завершения регулировки и проверки газораспределения.
• Ребристая наружная поверхность увеличивает площадь теплообмена в системе воздушного охлаждения двигателя.

Установка и первичная проверка

Перед монтажом очищают сопрягаемые поверхности цилиндра и головки, проверяют состояние шпилек, резьбы, направляющих втулок и соответствующих двигателю уплотнений. Крепеж затягивают равномерно в последовательности и с моментом, указанными производителем мотора. После установки необходимо совместить метки газораспределения, проконтролировать натяжение цепи и отрегулировать клапанные зазоры по сервисным данным конкретной модификации.

До первого запуска следует вручную провернуть коленчатый вал и убедиться, что механизм движется свободно, клапаны не соприкасаются с поршнем, а метки после полного цикла возвращаются в правильное положение. Затем проверяют герметичность соединений и работу двигателя без посторонних шумов. Точное сравнение со снятой головкой до начала монтажа помогает учесть различия внутри семейства GY6 и избежать установки несовместимой модификации.
