Прокладка головки цилиндра 188F 13 л.с. ST-1

Прокладка головки цилиндра для двигателя 188F

Прокладка ST-1 предназначена для установки между цилиндром и головкой бензинового двигателя 188F мощностью 13 л.с., применяемого на мотоблоках. Она уплотняет плоскость соединения вокруг камеры сгорания и предусмотренных конструкцией каналов. Правильно установленная деталь помогает сохранять компрессию и препятствует прорыву газов через стык головки с цилиндром.

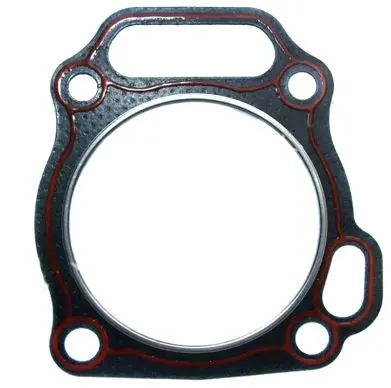

Конфигурация прокладки включает большое центральное отверстие под цилиндр, четыре круглых отверстия под крепеж и два дополнительных фигурных прохода. Все участки контура должны точно совмещаться с посадочной плоскостью двигателя. Смещение или частичное перекрытие прохода недопустимо, поэтому при подборе учитывают не только обозначение 188F и мощность 13 л.с., но также исполнение ST-1 и геометрию снятой детали.

Когда прокладку нужно заменить

Новую прокладку устанавливают при ремонте головки цилиндра и после разборки этого соединения. Основанием для диагностики могут стать снижение компрессии, нестабильная работа двигателя, следы прорыва газов или подтеки возле плоскости стыка. Такие признаки не указывают исключительно на прокладку: перед сборкой необходимо проверить состояние головки, цилиндра, крепежа и сопрягаемых поверхностей.

Снятую прокладку не используют повторно. Во время затяжки головки она обжимается между деталями и принимает форму соединения. После демонтажа прежняя деталь может не обеспечить равномерного прилегания, даже если на ней нет крупного разрыва. Замена особенно необходима при прогаре, продавливании, расслоении, нарушении кромки центрального отверстия или повреждении участка возле крепежа.

Что сравнить перед покупкой

• Модель двигателя: обозначение должно соответствовать 188F, а заявленная мощность — 13 л.с.
• Вариант исполнения: для этой позиции указан индекс ST-1; при наличии нескольких модификаций его учитывают вместе с формой детали.
• Центральный проем: его положение и диаметр должны соответствовать цилиндру без выступания уплотнения внутрь рабочей зоны.
• Крепежная схема: проверьте количество и расположение четырех круглых отверстий.
• Дополнительные проходы: верхнее и боковое фигурные отверстия должны полностью совпасть с каналами на двигателе.
• Наружный контур: выступы, закругления и расстояния между отверстиями сравнивают со снятой прокладкой.

Подготовка и установка

Перед монтажом с обеих плоскостей удаляют остатки прежнего уплотнения и загрязнения. Очистку выполняют аккуратно, чтобы не оставить царапин и задиров. Поверхности проверяют на повреждения и деформацию: новая прокладка не компенсирует выраженные дефекты головки или цилиндра. Деталь укладывают без подрезания, растягивания и изменения отверстий; правильная ориентация определяется полным совпадением крепежных точек и проходов.

Головку устанавливают без сдвига прокладки. Болты затягивают поэтапно и крест-накрест, соблюдая последовательность и момент, предусмотренные руководством именно для обслуживаемого двигателя. Равномерная затяжка распределяет прижим по всей плоскости и снижает риск локального продавливания. Применение дополнительных составов допускается только тогда, когда это прямо предусмотрено ремонтной документацией двигателя или изготовителем прокладки.

Позиция подходит для ремонта мотоблочного двигателя 188F на 13 л.с., если его посадочная схема соответствует исполнению ST-1. Сверка модели, наружного контура и каждого отверстия до начала сборки помогает правильно подобрать деталь и восстановить герметичность соединения головки с цилиндром.
