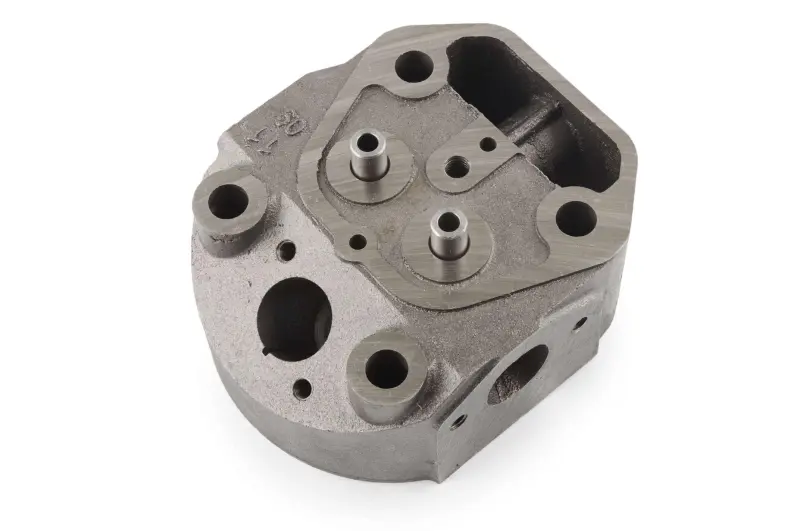

Головка цилиндра 180N (9 л.с.), голая, под плоский поршень, ST

Головка цилиндра 180N под плоский поршень

Голая головка цилиндра ST предназначена для ремонта одноцилиндрового четырехтактного дизельного двигателя 180N мощностью 9 л.с. с водяным охлаждением. Она устанавливается в верхней части цилиндра, участвует в формировании камеры сгорания и служит основанием для деталей клапанного механизма. Исполнение рассчитано на сочетание с плоским поршнем, поэтому перед покупкой необходимо определить не только обозначение двигателя, но и вариант установленной поршневой группы.

Головка поставляется в голом исполнении и не является полностью собранным агрегатом. Такой вариант подходит для ремонта, при котором навесные и внутренние детали подбираются отдельно либо переставляются после проверки с прежней головки. Это позволяет использовать пригодные компоненты, однако их состояние, посадку и соответствие конкретной модификации двигателя следует оценить до начала сборки. Клапаны, пружины, крепёж, прокладки и другие детали нельзя считать входящими в комплект без отдельного подтверждения.

Назначение и особенности конструкции

Корпус головки закрывает цилиндр сверху и содержит обработанную плоскость прилегания, отверстия крепления, каналы и посадочные зоны для сопряжённых деталей. От состояния этой плоскости и правильности установки зависит герметичность соединения с цилиндром. Конструкция также связана с работой впускного и выпускного клапанов: через головку организуются газообмен и размещение деталей, управляющих открытием клапанов.

Модель 180N относится к дизельным двигателям с диаметром цилиндра 80 мм. Однако одного диаметра недостаточно для выбора: у головок этой серии встречаются исполнения под плоский поршень и под поршень с выборками. Эти варианты нельзя подменять друг другом без проверки геометрии камеры сгорания и поршневой группы. Для этой позиции определяющим является исполнение именно под плоский поршень.

Что проверить перед заказом

• Маркировку двигателя: базовое обозначение должно соответствовать серии 180N.
• Тип поршня: верхняя поверхность установленного поршня должна соответствовать исполнению без клапанных выборок.
• Конфигурацию головки: требуется голый корпус, а не головка с уже установленным клапанным механизмом.
• Геометрию соединения: сравните расположение крепёжных отверстий, каналов, посадочных зон и наружный контур со снятой деталью.
• Сопряжённые компоненты: заранее проверьте пригодность клапанов, направляющих, сёдел, пружин, уплотнений и крепежа, которые будут использоваться при сборке.

Рекомендации по установке

Перед монтажом очистите сопрягаемые поверхности и каналы, убедитесь в отсутствии трещин, задиров, следов перегрева и повреждений резьбы. Плоскость прилегания цилиндра должна быть ровной и чистой. Прокладку головки выбирают по конфигурации двигателя и устанавливают с соблюдением требований производителя техники. Крепёж затягивают в установленной последовательности и с моментом, предусмотренным руководством конкретного двигателя.

После сборки необходимо отрегулировать клапанный механизм, проверить свободное перемещение деталей, герметичность соединений и циркуляцию охлаждающей жидкости. Первый запуск выполняют с контролем посторонних шумов, утечек и стабильности работы мотора. Точная сверка серии 180N, плоского поршня и посадочной геометрии помогает выбрать головку для ремонта без несовместимости между деталями цилиндро-поршневой группы.
