Коробка передач в сборе ATV 125 (3+1) ST

Коробка передач в сборе ATV 125 (3+1) ST

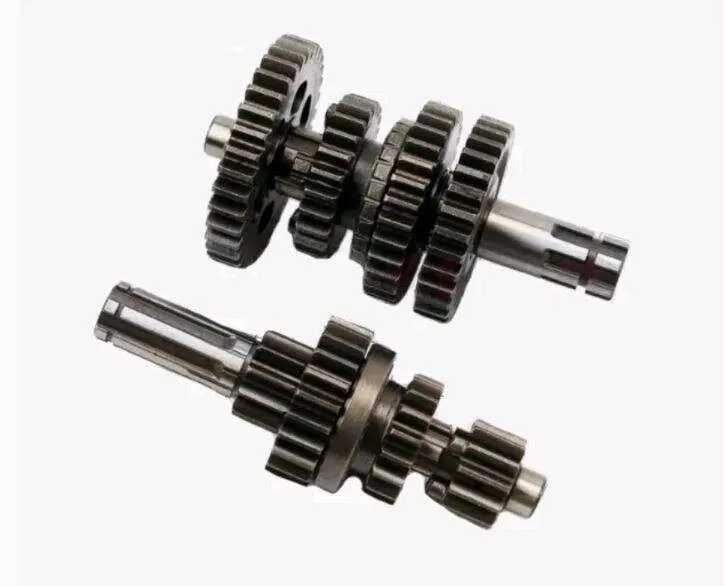

Коробка передач предназначена для комплексного ремонта трансмиссии квадроциклов ATV 125 со схемой передач 3+1. В комплект входят два вала с установленными шестернями — взаимосвязанные детали, которые совместно передают крутящий момент двигателя на привод квадроцикла и обеспечивают включение предусмотренных конструкцией режимов. Такой комплект выбирают для замены изношенного или повреждённого внутреннего узла силового агрегата.

Замена коробки в сборе особенно уместна, если износ затронул несколько элементов одновременно: повреждены зубья шестерён, посадочные зоны или валы, появился заметный люфт либо старые детали уже имеют накопленную выработку. В этом случае не приходится подбирать каждую шестерню отдельно и пытаться совместить детали с разной степенью износа. Валы и установленные на них шестерни заменяются комплектно с сохранением предусмотренного взаимного расположения.

Когда требуется проверка трансмиссии

Состояние валов и шестерён напрямую влияет на включение передач и передачу тяги. Посторонний шум, затруднённое переключение, самопроизвольное выключение передачи, люфт или видимые повреждения зубьев указывают на необходимость проверить узел до дальнейшей эксплуатации квадроцикла. После разборки важно оценить весь комплект, поскольку неисправность одной детали может сопровождаться износом сопрягаемых элементов.

Коробка в сборе подходит для ремонта, при котором дефект обнаружен не на одной шестерне, а сразу в группе деталей. Комплектная замена также оправдана, когда состояние старых валов и шестерён не позволяет рассчитывать на их дальнейшую согласованную работу. Это практичный способ восстановить внутренний узел трансмиссии без раздельного поиска взаимосвязанных компонентов.

Как проверить применяемость

Перед заказом сопоставьте исполнение снятой коробки с обозначением ATV 125 и схемой 3+1. Одного совпадения рабочего объёма двигателя недостаточно: на квадроциклах с одинаковым объёмом встречаются разные варианты трансмиссии. Поэтому необходимо внимательно сравнить количество и расположение шестерён, конфигурацию обоих валов, посадочные места, шлицы, длину выступающих частей и положение деталей, работающих в сопряжении.

Особое внимание уделите схеме переключения. Этот комплект рассчитан на вариант 3+1, и его не следует путать с коробками, имеющими другую схему. Для уверенного подбора ориентируйтесь на конструкцию демонтированного штатного узла и проверяйте все доступные точки сравнения в совокупности. Если конфигурация валов, шестерён или посадочных участков отличается, устанавливать комплект без дополнительной проверки не следует.

Установка и контроль после ремонта

Монтаж выполняют при разборке соответствующего узла силового агрегата. Одновременно проверяют состояние подшипников, вилок переключения, механизма выбора передач, картера и уплотнений. Перед сборкой очищают посадочные поверхности, осматривают соседние детали и убеждаются в отсутствии сколов, задиров и чрезмерного люфта. Сопрягаемые элементы должны занять правильное положение без нарушения предусмотренной компоновки.

После установки проверьте включение всех положений без принудительного усилия. Дальнейшее обслуживание выполняйте по регламенту конкретного квадроцикла. Тщательное сравнение перед покупкой и проверка связанных деталей во время ремонта помогают установить коробку нужного исполнения и восстановить согласованную работу трансмиссии.
