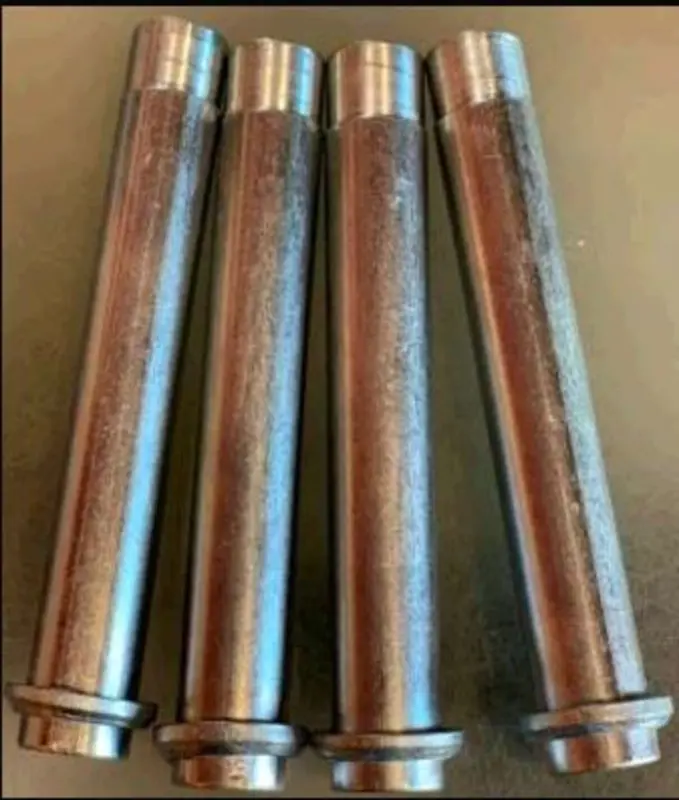

Трубки-направляющие штанг толкателей МТ/Днепр, 4 шт.

Трубки-направляющие штанг толкателей для МТ/Днепр

Комплект из четырех трубок предназначен для четырехтактных двигателей мотоциклов МТ и Днепр со штанговым приводом клапанов. Эти детали устанавливаются в зоне цилиндров и образуют отдельные кожухи для штанг толкателей, проходящих между механизмом газораспределения в картере и коромыслами в головках. Трубки не являются поршнями и не сжимают топливную смесь: их задача связана с правильным размещением и изоляцией проходов штанг внутри двигателя.

Назначение и особенности конструкции

Каждая штанга толкателя должна свободно перемещаться в своем канале и передавать движение к коромыслу без контакта со стенками кожуха. Поэтому ровность трубки, состояние торцов и правильное положение после сборки имеют практическое значение. На деталях предусмотрены ступенчатые концевые участки и упорные буртики, необходимые для посадки в предусмотренных конструкцией местах. В комплект входят четыре одинаковых по назначению трубки — по числу кожухов штанг в двухцилиндровом клапанном механизме соответствующего двигателя.

Кожухи также находятся в системе циркуляции масла двигателя Днепр. Масло, поступающее к штангам, оседает внутри этих каналов и направляется к головкам цилиндров, где участвует в смазывании клапанного механизма. После обслуживания посадочные зоны трубок и сопряженные уплотнения должны быть собраны без перекоса: это помогает сохранить предусмотренный путь движения масла и уменьшить риск его выхода через соединения цилиндра, картера и головки.

Что проверить при подборе

Обозначение МТ/Днепр указывает на семейство применения, но перед установкой необходимо сопоставить детали с трубками конкретного двигателя. Мотоциклы этого семейства эксплуатируются после ремонтов и переделок, поэтому фактическая конфигурация мотора важнее общего названия модели.

• Количество: набор рассчитан на одновременную замену четырех кожухов штанг.
• Общая длина: сравните ее со снятой трубкой, не учитывая случайную деформацию старой детали.
• Посадочные участки: сопоставьте диаметры, длину ступеней и форму обоих концов.
• Положение буртика: он должен соответствовать посадке штатной трубки и не смещать сопряженные детали.
• Свободный проход: внутренняя полость не должна мешать перемещению штанги толкателя.
• Исполнение двигателя: проверьте тип цилиндров, головок и уже установленных уплотнений, особенно если мотор ранее ремонтировался.

Установка и контроль после сборки

Замена выполняется при разборке цилиндра и головки, когда открыт доступ к клапанному приводу. Перед монтажом очищают посадочные места, осматривают сопряженные уплотнения и проверяют, нет ли на новых трубках вмятин, овальности или повреждений торцов. Детали устанавливают соосно, без ударов по тонкой стенке и без принудительного изгиба. При сборке головки кожухи совмещают с предусмотренными уплотнительными участками, а штанги размещают в своих каналах и посадочных точках.

После затяжки крепежа головки следует убедиться, что каждая штанга движется свободно и не трется о трубку. Затем клапанный механизм собирают и регулируют тепловые зазоры в соответствии с руководством для конкретной модификации двигателя. После первого запуска контролируют места соединения кожухов с цилиндрами, головками и уплотнениями. Комплект подходит для ремонта, при котором старые трубки деформированы, имеют поврежденные посадочные кромки, мешают свободному ходу штанг или не позволяют корректно собрать сопряжения двигателя.
