Крышка понижающего редуктора AMG для 168F/170F (6,5/7 л.с.)

Крышка понижающего редуктора для двигателей 168F/170F

Деталь предназначена для ремонта понижающего редуктора бензиновых двигателей семейства 168F и 170F мощностью 6,5–7 л.с. Такие двигатели применяются на мотоблоках, культиваторах, виброплитах и другой технике соответствующего класса. Крышка закрывает корпус редуктора, служит опорной частью для подшипника и участвует в правильном размещении деталей передачи относительно корпуса.

Эта позиция нужна при повреждении штатной крышки, износе посадочного места подшипника, нарушении геометрии привалочной поверхности или резьбы в крепежных отверстиях. Замена отдельной крышки позволяет восстановить корпусную часть редуктора без приобретения механизма в сборе, если остальные детали пригодны к дальнейшей эксплуатации.

Конструкция и основные параметры

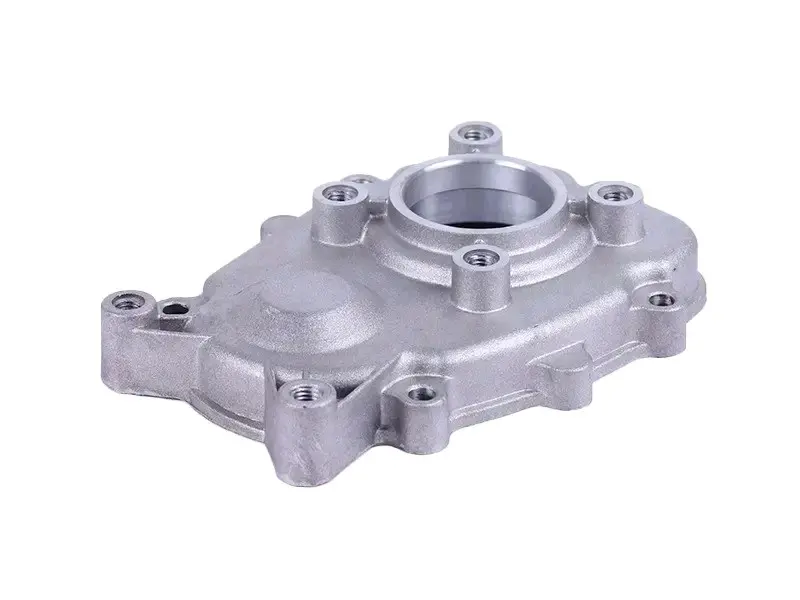

Крышка изготовлена из алюминия и имеет центральное обработанное отверстие с посадочным местом под подшипник диаметром 52 мм. Вокруг него расположены четыре резьбовые стойки, а по периметру предусмотрены точки крепления к ответной части корпуса. Межболтовое расстояние для центральной группы креплений составляет 53 мм. Масса детали — 280 г.

Форма корпуса включает ребра, приливы и отдельные крепежные площадки. Поэтому при подборе имеет значение не только обозначение двигателя. Необходимо сопоставить общий контур, положение центрального отверстия, количество и расположение креплений, высоту стоек, боковые приливы и конфигурацию плоскости прилегания. Крышки для похожих редукторов могут различаться отдельными отверстиями и посадочными точками даже при использовании двигателя того же семейства.

Что проверить перед выбором

• Модель двигателя: исполнение рассчитано на бензиновые двигатели 168F и 170F класса 6,5–7 л.с. с понижающим редуктором.
• Посадка подшипника: заявленный диаметр отверстия составляет 52 мм; размер следует сопоставить с демонтированной крышкой и устанавливаемым подшипником.
• Крепежная геометрия: проверьте межцентровые расстояния, расположение резьбовых стоек и наружных отверстий.
• Контур сопряжения: плоскость, приливы и выступы должны соответствовать ответной части корпуса редуктора.
• Состояние соседних деталей: одновременно оцените подшипник, уплотнение, прокладку и крепеж, поскольку их износ может повлиять на результат ремонта.

Установка и обслуживание

Перед монтажом снимают остатки старого уплотнения и загрязнения с сопрягаемых поверхностей, после чего проверяют отсутствие заусенцев, трещин и деформаций. Подшипник должен устанавливаться подходящим инструментом без ударной нагрузки по тонким участкам корпуса. Если посадка слишком свободная или требует чрезмерного усилия, сборку прекращают и повторно проверяют размеры деталей.

Крепеж затягивают постепенно и равномерно, соблюдая последовательность и момент, предусмотренные руководством конкретного двигателя или редуктора. Перекос при затяжке способен нарушить прилегание крышки и положение подшипника. После сборки вал проверяют на свободное вращение без заеданий, а корпус — на плотность соединения. Тип уплотнения, объем и вид смазочного материала выбирают по документации обслуживаемой техники.

Крышка подходит для планового восстановления и ремонта редукторов на базе 168F/170F. Для точного заказа сравните размеры и геометрию старой детали: совпадение модели двигателя является основным ориентиром, но окончательную совместимость определяют посадочное отверстие, крепежная схема и форма корпуса.
