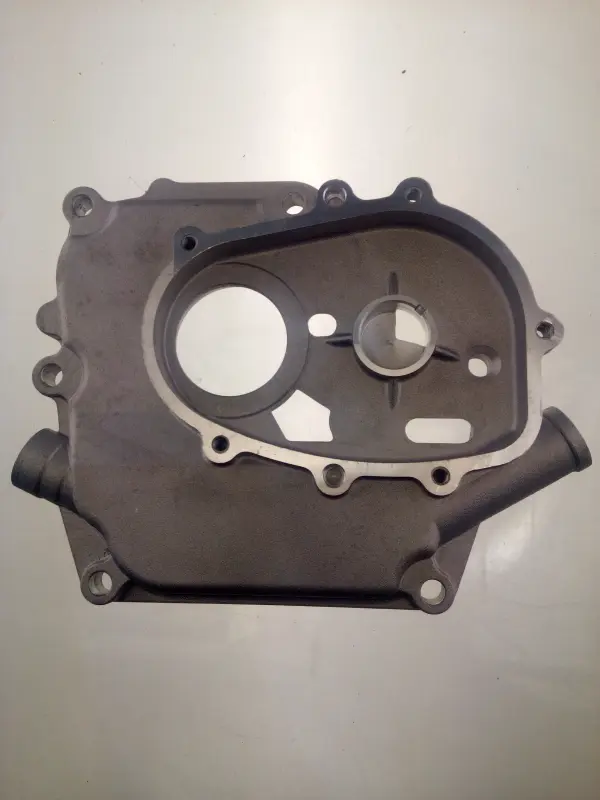

Крышка блока двигателя для понижающего редуктора 168F/170F (6,5/7 л.с.) AMG

Крышка блока двигателя для понижающего редуктора 168F/170F AMG

Деталь предназначена для бензиновых одноцилиндровых двигателей 168F и 170F мощностью 6,5–7 л.с., применяемых на мотоблоках и другой малой технике с понижающим редуктором. Крышка устанавливается со стороны соединения двигателя с редукторной частью, закрывает внутреннее пространство картера и служит опорной корпусной деталью для сопряженных компонентов. Ее выбирают при ремонте двигателя, восстановлении посадочных мест или замене поврежденной штатной крышки.

Назначение и конструкция

Профилированный корпус имеет большую круглую зону под сопряжение с внутренними деталями, центральное посадочное отверстие, дополнительные технологические проемы и крепежные точки по периметру. Такая конфигурация обеспечивает размещение крышки на блоке и соединение с деталями понижающего редуктора. Крышка участвует в позиционировании коленчатого и распределительного валов, а после установки закрывает внутренние компоненты двигателя от внешних загрязнений.

Это исполнение относится именно к двигателям семейства 168F/170F с редукторной компоновкой. Обычная боковая крышка двигателя и крышка для версии с понижающим редуктором могут различаться формой, расположением проемов, посадочных зон и крепежа. Поэтому одного обозначения двигателя недостаточно: перед заказом необходимо сопоставить геометрию снятой детали, контур прилегания и расположение всех рабочих отверстий.

Что проверить при подборе

• Модель двигателя: крышка рассчитана на бензиновые двигатели 168F и 170F номинальной мощностью 6,5 и 7 л.с.
• Тип исполнения: требуется модификация двигателя, оснащенная понижающим редуктором.
• Контур корпуса: сравните наружную форму, положение монтажных проушин и конфигурацию плоскости прилегания.
• Посадочные зоны: должны совпадать диаметры и расположение отверстий под сопряженные валы, подшипники, уплотнения и детали редуктора.
• Крепление: проверьте количество, взаимное положение и тип отверстий, поскольку у близких модификаций 168F/170F встречаются конструктивные отличия.
• Состояние сопряженных деталей: до сборки осмотрите крепеж, уплотнения и посадочные поверхности, которые планируется использовать повторно.

Когда требуется замена

Новую крышку устанавливают при трещине корпуса, деформации привалочной плоскости, повреждении крепежных точек либо износе посадочных зон, из-за которого невозможно правильно собрать двигатель и редуктор. Поводом для разборки также могут стать следы масла в районе стыка, люфт сопряженных деталей или повреждения, обнаруженные во время ремонта. Причину неисправности следует определить до монтажа, чтобы новая корпусная деталь работала вместе с исправными валами, подшипниками, уплотнениями и крепежом.

Рекомендации по установке

Монтаж выполняют на очищенный блок после удаления остатков старого уплотнения и загрязнений с плоскости прилегания. Перед окончательной затяжкой проверяют, что крышка садится без перекоса и усилия, все направляющие и отверстия совмещены, а внутренние детали свободно занимают предусмотренные позиции. Уплотнение и крепеж подбирают по конструкции конкретного двигателя; пригодность снятых компонентов оценивают во время разборки.

Крепеж затягивают равномерно в последовательности и с усилием, предусмотренными для обслуживаемого двигателя. После сборки проверяют свободное вращение сопряженных деталей, плотность стыка и отсутствие утечки масла при пробном запуске. Точное сравнение со старой крышкой до установки помогает исключить несовпадение близких версий 168F и 170F и получить правильно собранное соединение двигателя с понижающим редуктором.
