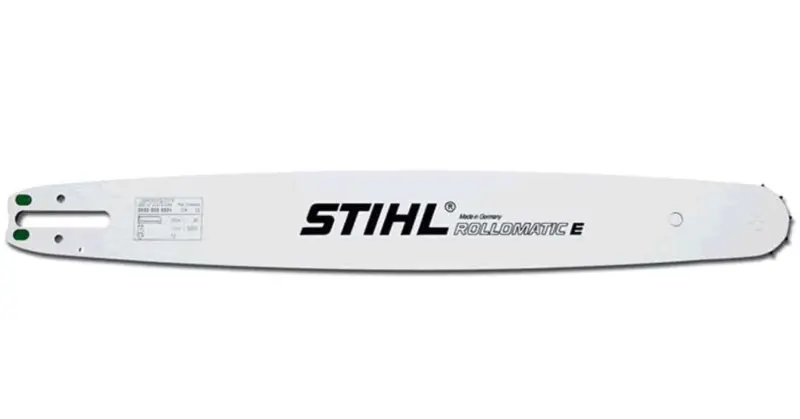

Шина STIHL Rollomatic E 45 см (18″), .325″, 1,6 мм, 74 звена — 3003 008 6817

Направляющая шина STIHL Rollomatic E 45 см

Оригинальная шина STIHL Rollomatic E 3003 008 6817 предназначена для цепной пилы с гарнитурой шага .325″. Рабочая длина составляет 45 см, или 18 дюймов, ширина паза — 1,6 мм, а подходящая цепь должна иметь 74 ведущих звена. Посадочное исполнение шины — 3003. Такое сочетание параметров необходимо учитывать целиком: совпадение одной длины или только марки пилы еще не означает, что гарнитура подойдет.

Шина направляет цепь по замкнутому контуру, поддерживает ее на прямом участке и разворачивает на носовой части. Корпус Rollomatic E выполнен из трех электрически сваренных металлических пластин. Средняя пластина имеет большие полости, благодаря чему конструкция сочетает сравнительно небольшую массу с устойчивостью, необходимой при пилении. В носовой части установлена звездочка с закрытым подшипником: она помогает цепи менять направление движения и не требует отдельного обслуживания подшипника.

Подтвержденные параметры

• Длина шины: 45 см / 18″.
• Шаг цепи: .325″.
• Ширина направляющего паза: 1,6 мм / .063″.
• Количество ведущих звеньев цепи: 74.
• Посадочное исполнение: STIHL 3003.
• Серия: Rollomatic E.
• Номер изделия: 3003 008 6817.

Практические особенности

• Трехслойный сварной корпус с полостями в средней пластине уменьшает массу гарнитуры, сохраняя стабильное направление цепи во время реза.
• Закрытый подшипник носовой звездочки не нуждается в отдельной смазке, что упрощает регулярное обслуживание шины.

Как правильно подобрать шину и цепь

Перед установкой необходимо одновременно проверить пять признаков: длину 45 см, шаг .325″, паз 1,6 мм, цепь на 74 ведущих звена и посадку 3003. Шаг должен соответствовать не только цепи, но и звездочке пилы. Толщина ведущих звеньев должна совпадать с шириной паза: более толстая цепь не войдет в него, а слишком тонкая получит нежелательный боковой люфт. Количество ведущих звеньев определяет длину замкнутой цепи и возможность правильно отрегулировать натяжение.

При замене прежней шины лучше сравнивать полный набор параметров, а не ориентироваться исключительно на обозначение модели пилы. Одна модель может применяться с разными вариантами режущей гарнитуры. Посадочный паз, отверстия натяжения и подача масла также должны соответствовать конструкции пилы. Если одновременно меняется вся гарнитура, шаг ведущей звездочки, шины и цепи обязан быть одинаковым.

Установка и контроль состояния

До монтажа следует очистить место крепления, канал паза и отверстия подачи масла. После установки цепь укладывают ведущими звеньями в паз и регулируют ее натяжение по инструкции к пиле. Она должна свободно перемещаться по шине, оставаться в пазу и не провисать снизу. После первых резов натяжение проверяют повторно, поскольку новая или недавно установленная цепь может приработаться.

В процессе эксплуатации паз очищают от опилок и контролируют поступление масла к гарнитуре. Поводом для проверки или замены шины служат выраженный износ кромок, повреждение паза, изгиб, перегрев либо увод цепи в сторону при исправной и правильно заточенной цепи. Переворачивание шины при плановом обслуживании помогает распределять износ кромок равномернее. STIHL Rollomatic E 45 см подходит для ремонта или обновления пилы, если все перечисленные параметры ее гарнитуры полностью совпадают.
