Комплект прокладок цилиндра Honda Super Cub 4 Speed, безасбестовый AS

Прокладки цилиндра Honda Super Cub 4 Speed

Комплект предназначен для обслуживания цилиндра и головки двигателя Honda Super Cub в исполнении 4 Speed. Прокладки устанавливаются между сопрягаемыми деталями цилиндро-поршневой группы и формируют плотные соединения после сборки. Они нужны при ремонте верхней части двигателя, снятии цилиндра или головки, а также при устранении разгерметизации стыков. Безасбестовое исполнение отличает этот вариант от отдельно представленных паронитовых прокладок для той же модели.

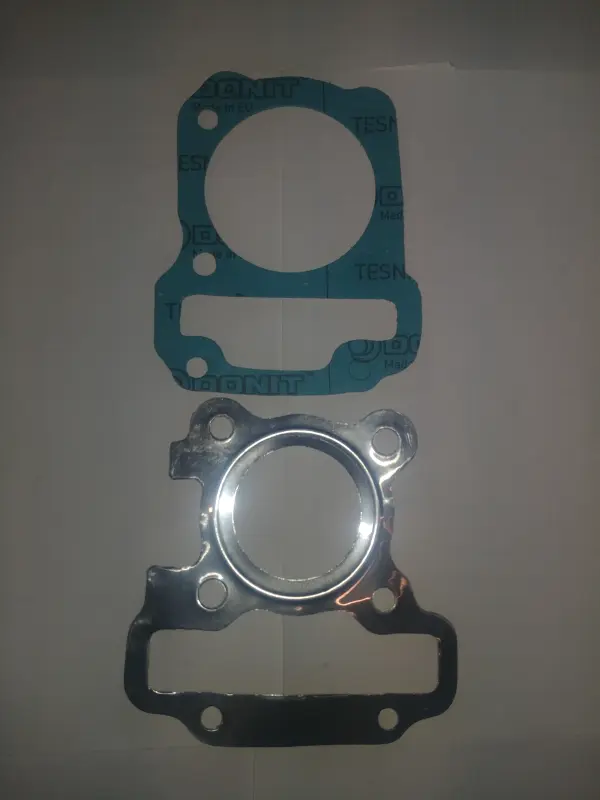

В комплект входят две прокладки разного профиля. Одна имеет круглое центральное отверстие, отверстия под крепеж и дополнительные технологические вырезы. Вторая выполнена с металлической окантовкой зоны цилиндра и собственным расположением крепежных отверстий. Такая конфигурация рассчитана на два разных соединения в верхней части двигателя: одинаково ориентировать или взаимозаменять детали нельзя. При сборке каждая прокладка должна точно совпасть с контуром своей посадочной плоскости, шпильками и предусмотренными каналами.

Что проверить при подборе

Обозначение Honda Super Cub 4 Speed необходимо сопоставить с фактической версией двигателя. Семейство Super Cub включает разные годы выпуска, объемы и модификации, поэтому одного названия мотоцикла недостаточно для безошибочного выбора. Перед заказом сравните снятые детали с новым комплектом по внешнему контуру, диаметру центрального проема, количеству и расположению отверстий, форме боковых вырезов и расстояниям между точками крепления.

• Назначение: уплотнение соединений цилиндра и головки при сборке верхней части двигателя.
• Совместимость: Honda Super Cub в версии, обозначенной как 4 Speed; соответствие конкретной модификации проверяется по геометрии старых прокладок.
• Исполнение: безасбестовый вариант, который следует отличать от паронитового комплекта с похожим названием.
• Состав: две профильные прокладки с различной конструкцией центральной зоны и отверстий.
• Применение: ремонт после разборки цилиндро-поршневой группы, замена поврежденных уплотнений или повторная сборка снятых деталей.

Подготовка и установка

Перед монтажом остатки прежних прокладок удаляют с обеих сопрягаемых поверхностей. Посадочные плоскости очищают аккуратно, не оставляя фрагментов старого материала и не повреждая кромки. Затем проверяют, свободно ли новая деталь располагается на шпильках и полностью ли совпадают центральный проем, крепежные отверстия и каналы. Прокладка не должна перекрывать предусмотренные проходы, выступать внутрь отверстия цилиндра или смещаться при установке следующей детали.

Головку и цилиндр затягивают в последовательности и с усилием, указанными в сервисных данных конкретного двигателя. Произвольная затяжка способна создать неравномерное прижатие, поэтому состояние резьбы, шпилек и сопрягаемых плоскостей проверяют до окончательной сборки. Необходимость применения дополнительного уплотняющего состава определяется руководством по ремонту двигателя: наносить его автоматически на любую поверхность не следует.

Когда требуется замена

Поводом для ремонта становятся повреждение или продавливание старой прокладки, следы утечки на стыке, снижение компрессии либо разборка верхней части двигателя. Снятая прокладка уже была обжата при затяжке и может иметь деформации, надрывы или прилипшие участки, поэтому при обратной сборке используют новый подходящий комплект. После первого запуска двигатель осматривают в зоне соединений и убеждаются, что стыки остаются сухими и собраны без смещения.

Этот комплект подходит для ремонта только при полном совпадении конфигурации. Особенно внимательно сравнивайте технологические отверстия и форму нижней части прокладок: внешне близкие двигатели Honda и их модификации могут различаться геометрией цилиндра. Проверка по снятым деталям и сервисным данным помогает установить прокладки без доработки и корректно собрать цилиндро-поршневую группу.
