Комплект прокладок цилиндра Honda Super Cub 4 Speed, паронит, AS

Комплект прокладок цилиндра Honda Super Cub 4 Speed

Комплект предназначен для обслуживания цилиндро-поршневой группы Honda Super Cub в исполнении 4 Speed. Прокладки устанавливаются в местах соединения цилиндра с соседними деталями двигателя и формируют уплотнение между сопрягаемыми поверхностями. Они нужны при разборке верхней части мотора, замене цилиндра или головки, а также при устранении утечки по стыку. Материал комплекта — паронит.

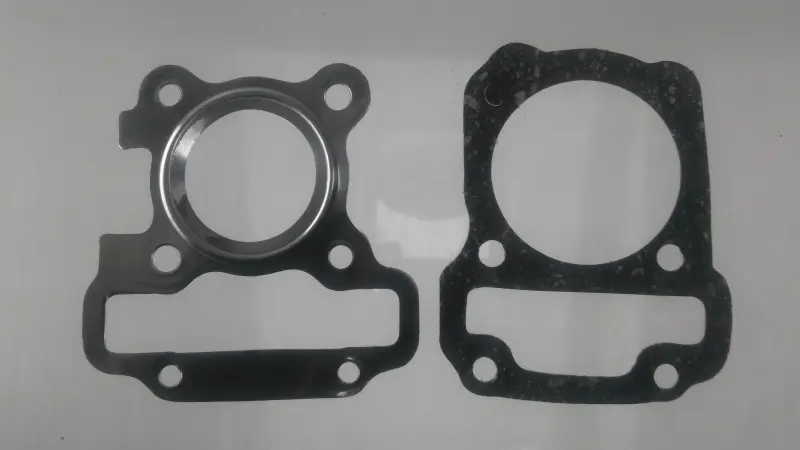

В комплект входят две прокладки разной формы: для соединения в зоне цилиндра и головки цилиндра. Их контуры предусматривают центральные отверстия под цилиндр, крепежные отверстия и отдельные проходы, соответствующие конструкции места установки. Такая деталь должна точно совпадать с посадочной плоскостью: даже небольшое отличие расположения отверстий или внешнего контура может помешать правильной сборке двигателя.

Что проверить при подборе

Обозначение Super Cub охватывает разные поколения и модификации техники, поэтому одного названия семейства недостаточно. Этот комплект следует выбирать для версии, обозначенной как Honda Super Cub 4 Speed. Перед заказом сопоставьте старые прокладки и посадочные поверхности двигателя с формой нового комплекта.

• Контур: сравните наружную форму обеих прокладок, включая выступы и вырезы.
• Центральное отверстие: оно должно соответствовать посадочному месту цилиндра без смещения относительно его края.
• Крепление: количество и расположение отверстий под шпильки или болты должны полностью совпадать.
• Дополнительные проходы: проверьте форму и положение всех каналов и окон, предусмотренных вокруг цилиндра.
• Версия двигателя: учитывайте именно исполнение 4 Speed, а не только марку Honda или семейство Super Cub.
• Материал: при необходимости сохранить тип ранее установленного уплотнения убедитесь, что для ремонта требуется паронитовый вариант.

Когда требуется замена

Новые прокладки устанавливают после снятия цилиндра или головки, поскольку ранее обжатая деталь может уже не обеспечить правильное уплотнение при повторной сборке. Поводом для ремонта также служат повреждение, разрыв, пересыхание или продавливание старой прокладки, следы утечки по линии стыка и снижение герметичности соединения. Причину неисправности следует определить до сборки: одна прокладка не исправит деформированную поверхность, ослабленное крепление или другую неполадку двигателя.

Рекомендации по установке

Работу выполняют на разобранном и остывшем двигателе. Остатки старого уплотнения удаляют с обеих сопрягаемых поверхностей, не повреждая плоскости. Перед монтажом проверяют чистоту стыка, отсутствие задиров и заметной деформации, а затем совмещают все отверстия новой прокладки с креплением и проходами двигателя. Прокладка должна лежать ровно, без загибов, надрывов и принудительного растягивания.

Головку и цилиндр устанавливают без смещения прокладки. Крепеж затягивают в последовательности и с моментом, установленными производителем конкретного двигателя: универсальное значение для всех версий Super Cub применять нельзя. После сборки контролируют линию соединения и работу двигателя. Если форма старых деталей, схема отверстий либо модификация мотора отличаются, сначала уточните применяемость комплекта — это надежнее, чем ориентироваться только на похожее название модели.
