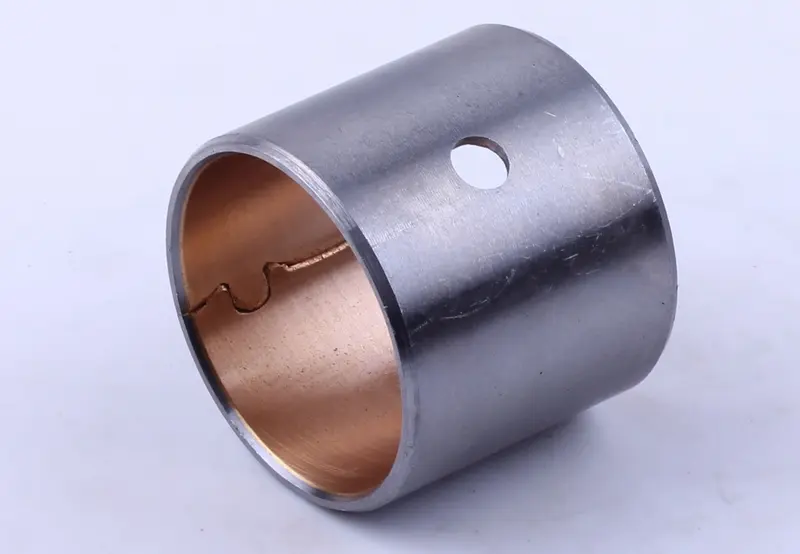

Втулка шатуна для мотоблока ZS/ZH1100 (15 л.с.)

Втулка шатуна для ZS/ZH1100 (15 л.с.)

Втулка шатуна предназначена для ремонта кривошипно-шатунного механизма дизельного двигателя ZS/ZH1100. Деталь рассчитана на одноцилиндровые четырёхтактные моторы с водяным охлаждением номинальной мощностью 15 л.с., которые применяются на мотоблоках и мототракторах. Она используется при восстановлении шатунного узла, когда штатная втулка имеет выработку или требует замены во время ремонта двигателя.

Втулка устанавливается в шатун и служит точной деталью сопряжения внутри механизма. При обслуживании двигателя её выбирают не по общему внешнему виду, а по обозначению мотора и фактическим размерам прежней запчасти. Это особенно актуально для техники, где детали кривошипно-шатунного механизма внешне похожи, но отличаются посадочными параметрами.

Подтверждённые параметры

• для двигателей ZS/ZH1100 мощностью 15 л.с.;
• тип двигателя — дизельный, четырёхтактный, с водяным охлаждением;
• один цилиндр диаметром 100 мм;
• наружный диаметр — 39 мм;
• внутренний диаметр — 35 мм;
• ширина — 34 мм;
• масса — 60 г.

Такие размеры следует сверять с демонтированной втулкой и посадочным местом в шатуне. Не стоит путать эту позицию с вкладышами шатуна, втулкой коленвала или другими элементами двигателя ZS/ZH1100: они относятся к одному механизму, но имеют иное назначение и параметры. Совпадение маркировки двигателя ещё не отменяет контроль измерений, поскольку на технике могут встречаться ремонтные варианты и детали от предыдущего обслуживания.

Когда нужна замена

Втулку обычно меняют при разборке двигателя, ремонте шатунного узла или обнаружении выработки на снятой детали. Одновременная проверка сопрягаемых деталей помогает подобрать запчасть по фактическому состоянию узла. До установки следует очистить посадочное место, убедиться в отсутствии повреждений шатуна и сопоставить внутренний, наружный диаметры и ширину новой втулки с требованиями конкретного ремонта.

Монтаж относится к работам по ремонту двигателя: деталь должна занять посадочное место без перекоса, а после сборки необходимо проконтролировать корректность сопряжения деталей механизма. Если ремонт выполняется впервые, разумно заранее подготовить данные о модели двигателя и измерения снятой втулки — это ускоряет подбор и снижает риск заказать похожую, но неподходящую позицию.

Преимущества

• предназначена для шатунного узла двигателя ZS/ZH1100;
• подходит для дизельных моторов 15 л.с. с водяным охлаждением;
• точные заявленные размеры упрощают проверку перед покупкой;
• актуальна для ремонта мотоблоков и мототракторов с соответствующим двигателем;
• цилиндрическая форма и боковое отверстие соответствуют конструкции втулки шатуна.

Втулка шатуна ZS/ZH1100 станет практичным выбором для планового ремонта двигателя, если обозначение мотора и размеры старой детали совпадают. Такой подход позволяет подобрать запчасть по конкретному шатунному узлу и выполнить обслуживание без замены исправных элементов.
