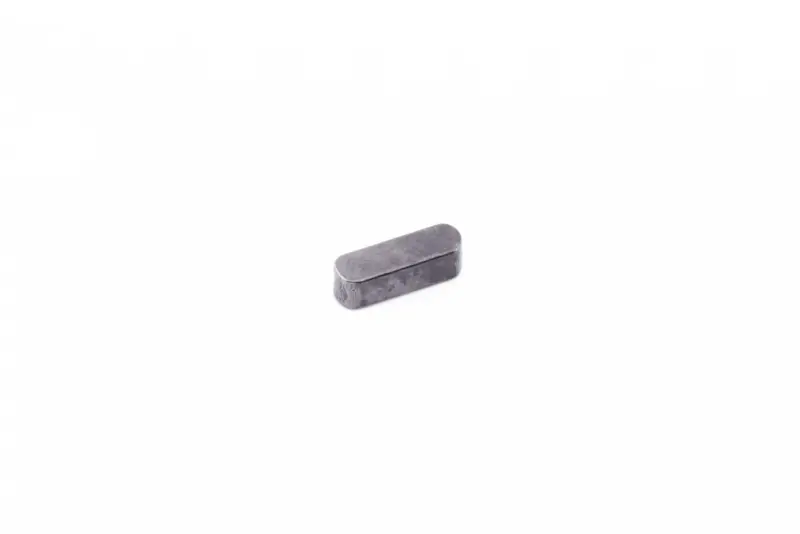

Шпонка пускового вала 5×5×16 мм для 190N/195N (12/15 л.с.) TD

Шпонка пускового вала 5×5×16 мм для двигателей 190N/195N

Деталь предназначена для пускового вала дизельных двигателей 190N и 195N, применяемых на мотоблоках и другой технике с соответствующим силовым агрегатом. Она устанавливается в совмещенные пазы вала и посаженной на него детали, фиксирует их взаимное угловое положение и участвует в передаче вращающего усилия. Когда размеры шпонки и пазов совпадают, соединение работает без проворачивания одной детали относительно другой.

Назначение и исполнение

Размер шпонки составляет 5×5×16 мм: ширина и высота — по 5 мм, длина — 16 мм. Деталь имеет продолговатую форму с закругленными торцами. Такое исполнение требует паза соответствующего профиля, поэтому одной принадлежности двигателя к серии 190N или 195N недостаточно для выбора. Необходимо одновременно сверить место установки, все три размера и форму торцов со снятой шпонкой и посадочным пазом.

Шпонка воспринимает нагрузку боковыми поверхностями в зоне контакта с пазами. Ее задача — связать вращение пускового вала с установленной на нем деталью. Она не заменяет крепеж, который удерживает сопрягаемые детали в осевом направлении. Поэтому при ремонте следует оценивать соединение целиком: состояние шпонки, кромок обоих пазов, посадочных поверхностей и штатного крепления.

Что проверить перед выбором

• Модель двигателя: деталь рассчитана на применение в пусковом механизме двигателей 190N/195N, для которых в товарном обозначении указаны 12/15 л.с.
• Размер: требуемая шпонка должна иметь сечение 5×5 мм и длину 16 мм; близкое обозначение без совпадения всех параметров не подтверждает пригодность.
• Форма: закругленные торцы должны соответствовать профилю штатного паза. Шпонку другой формы не следует подгонять за счет удаления материала.
• Состояние сопрягаемых деталей: разбитые кромки, заметная выработка или увеличенный зазор в пазу могут потребовать ремонта не только самой шпонки.
• Место установки: у одного двигателя используются разные шпонки, поэтому выбирать деталь нужно именно для пускового вала, а не только по модели силового агрегата.

Замена и установка

Проверка требуется при разборке пускового механизма, после проворачивания посаженной детали относительно вала, а также при обнаружении смятия, среза или выраженной выработки старой шпонки. Поврежденную деталь повторно не устанавливают: изменение геометрии ухудшает прилегание боковых поверхностей и не восстанавливает правильную посадку.

Перед сборкой пазы очищают от загрязнений и остатков поврежденной детали, затем проверяют их кромки и примеряют шпонку без перекоса. Она должна занимать предусмотренное положение; чрезмерный боковой люфт указывает на несоответствие размера либо износ паза, а необходимость сильной запрессовки — на неверный профиль, загрязнение или повреждение посадочного места. Забивать неподходящую шпонку и стачивать ее до приблизительного размера не следует.

После установки совмещают паз сопрягаемой детали со шпонкой, собирают соединение штатным способом и проверяют, что деталь села на предусмотренное место. Если старая шпонка была срезана, до окончательной сборки нужно устранить причину перегрузки или неправильной посадки. Такой подход помогает не ограничиваться заменой небольшой детали, а восстановить корректное соединение пускового вала.
