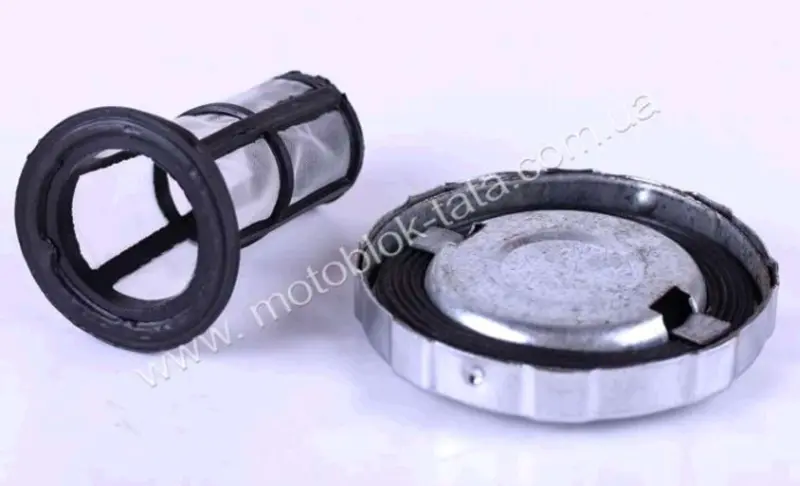

Крышка топливного бака с сеткой для двигателя 190N, под потайную горловину TD

Крышка топливного бака с сеткой для двигателя 190N TD

Комплект предназначен для топливного бака техники с дизельным двигателем 190N и потайной заливной горловиной. Крышка закрывает горловину, а цилиндрическая сетчатая вставка устанавливается внутри бака и задерживает крупные загрязнения во время заправки. Такая конструкция объединяет две функции: топливный бак остается закрытым при эксплуатации и хранении, а поступающее дизельное топливо проходит предварительную очистку от случайного мусора.

Назначение и конструкция

Крышка рассчитана именно на бак, у которого заливная горловина расположена в углублении, а не выступает над его поверхностью. Это существенное различие: варианты для выступающей и потайной горловины имеют неодинаковую посадку и не считаются взаимозаменяемыми только по обозначению двигателя. Наружная часть крышки выполнена в низком круглом формате и имеет рельефный край, за который удобно браться при открывании и закрывании. По внутреннему контуру расположен уплотняющий участок, обеспечивающий прилегание к совместимой горловине.

Сетчатая корзина опускается в заливное отверстие перед установкой крышки. Она служит первым барьером для частиц, которые могут попасть в канистру, воронку или открытую горловину. Вставку можно извлечь отдельно для осмотра и очистки, не разбирая бак или другие детали топливной системы. При этом сетка не заменяет штатный топливный фильтр двигателя: ее задача состоит в предварительном задержании сравнительно крупного мусора непосредственно во время заливки.

Что проверить при подборе

Обозначение 190N подтверждает назначение детали для соответствующего дизельного двигателя, однако перед заказом необходимо сопоставить исполнение установленного бака. На технике одного класса могут встречаться разные варианты горловины и крышки, поэтому ориентироваться только на внешний вид двигателя недостаточно.

• Модель двигателя: комплект выбирают для двигателя 190N; обозначение следует сверить с данными самой техники.
• Тип горловины: требуется потайное, то есть углубленное исполнение. Для выступающей горловины нужна крышка другой конфигурации.
• Посадка крышки: сравните внутренний диаметр, высоту и форму зацепов со снятой деталью либо измерьте горловину бака.
• Размер сетки: проверьте посадочный диаметр, длину корзины и наличие свободного места внутри бака. Вставка должна входить без перекоса и чрезмерного усилия.
• Исполнение комплекта: в этой позиции крышка используется вместе с отдельной цилиндрической сетчатой вставкой.

Установка и обслуживание

Монтаж выполняют на остановленном и остывшем двигателе. Перед снятием старой крышки поверхность вокруг горловины очищают, чтобы накопившаяся пыль не осыпалась в бак. Сетку устанавливают ровно, без смятия ее стенок, после чего крышку совмещают с посадочным местом и закрывают предусмотренным поворотом. Если деталь не фиксируется свободно, необходимо повторно проверить диаметр и конфигурацию горловины: подгонять крышку силой нельзя.

Во время обслуживания сетку периодически извлекают и осматривают. Налипшие частицы ухудшают прохождение топлива при заправке, а разрыв или деформация корзины лишают ее фильтрующей функции. Крышку меняют при повреждении зацепов, деформации корпуса, износе уплотняющего контура или ненадежной фиксации. После установки следует убедиться, что крышка сидит ровно, не люфтит и не мешает окружающим деталям бака. Правильно подобранный комплект восстанавливает штатное закрывание потайной горловины и помогает поддерживать чистоту топлива уже на этапе заправки.
