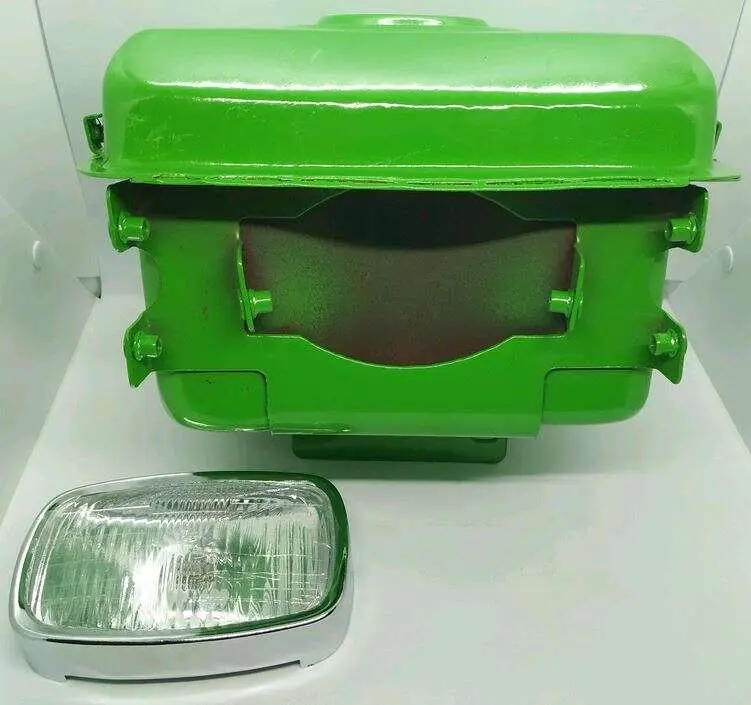

Топливный бак с фарой для мотоблока 175N/180N, потайная горловина, TD

Топливный бак с фарой для мотоблоков 175N/180N

Бак TD предназначен для мотоблоков и культиваторов с одноцилиндровыми дизельными двигателями 175N и 180N водяного охлаждения. Деталь служит резервуаром топливной системы и одновременно образует переднюю часть компоновки с местом для установки фары. Такое исполнение подходит для ремонта техники, на которой бак и передний световой прибор объединены общей конструкцией. Модель имеет потайную, то есть утопленную, заливную горловину и рассчитана на семейство двигателей, обозначаемое продавцами запчастей как 7/9 Hp.

Конструкция и назначение

Форма бака соответствует верхнему расположению над двигателем, характерному для тяжелых дизельных мотоблоков серий 175N и 180N. Спереди предусмотрена облицовочная часть с проемом под прямоугольную фару, а сама фара входит в исполнение этой позиции. Бак окрашен в зеленый цвет. Потайная горловина не выступает высокой трубой над верхней поверхностью, поэтому эту модификацию нельзя заменять вариантом с выступающей горловиной без предварительного сравнения компоновки техники.

Деталь выбирают при повреждении старого резервуара, нарушении герметичности, деформации корпуса, износе мест крепления или восстановлении передней части мотоблока. Замена бака также актуальна, если установленная деталь не соответствует расположению фары либо мешает штатной установке соседних деталей. Новый бак должен повторять конфигурацию снятой детали, поскольку у внешне похожих модификаций 175N/180N могут различаться горловина, передняя облицовка и взаимное расположение креплений.

Что проверить перед заказом

• Модель двигателя. Основной ориентир — обозначение 175N или 180N. Название самого мотоблока недостаточно, так как одинаковые торговые модели техники могут комплектоваться разными двигателями.
• Тип горловины. Эта версия выполнена с потайной горловиной. Если на старом баке используется высокая выступающая горловина, требуется другая модификация.
• Наличие передней фары. Позиция рассчитана на компоновку бака с фарой. Следует сопоставить форму светового прибора, проема и окружающей облицовочной части.
• Посадочные точки. До установки сравните количество и расположение кронштейнов, боковых креплений и опор со снятым баком.
• Подключение топлива. Необходимо сопоставить место выхода топлива и направление прокладки шланга, не ориентируясь только на общий силуэт корпуса.

Подбор и установка

Для точного выбора сначала определяют модель двигателя по обозначению 175N или 180N, затем сравнивают старый бак с этой версией по форме верхней части, типу горловины, переднему проему под фару и крепежным точкам. Отдельно проверяют свободное размещение относительно двигателя и соседних деталей. Совпадение мощности в названии не заменяет проверку геометрии: обозначение 7/9 Hp объединяет группу запчастей, внутри которой встречаются разные исполнения баков.

Перед монтажом очищают посадочные поверхности и осматривают крепеж, топливный шланг и соединения. Бак устанавливают без перекоса и принудительного стягивания несовпадающих кронштейнов. После подключения проверяют соединение топливной линии и устойчивость корпуса, а фару размещают в предназначенном для нее переднем проеме. Такой порядок помогает правильно восстановить топливную систему и переднюю компоновку мотоблока без случайной установки похожей, но неподходящей модификации.
