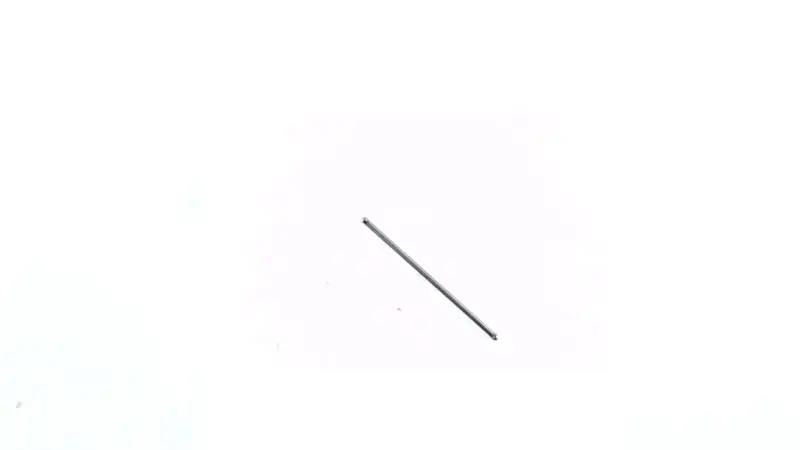

Штанги ГРМ (толкатели) для двигателей 177F/188F 9/13 л.с. TD

Штанги ГРМ для двигателей 177F и 188F

Штанги предназначены для ремонта привода клапанов бензиновых двигателей серий 177F и 188F, применяемых на мотоблоках и другой технике с четырехтактным двигателем воздушного охлаждения. Для серии 177F указан класс мощности 9 л.с., для 188F — 13 л.с. Обозначение TD относится к наименованию этой товарной позиции.

В верхнеклапанном механизме штанга передает движение от толкателя к коромыслу. При вращении распределительного вала толкатель поднимает штангу, она воздействует на коромысло, а коромысло открывает соответствующий впускной или выпускной клапан. Поэтому исправность этой детали непосредственно связана с правильной передачей движения внутри клапанного механизма. Штанга имеет вытянутую прямую форму и оформленные концы, которыми опирается на сопряженные детали.

Когда требуется проверка и замена

Состояние штанг проверяют при разборке головки цилиндра, ремонте клапанного механизма, нарушении нормального движения коромысел или обнаружении повреждений привода клапанов. Основанием для замены служат деформация стержня, заметный износ концов либо повреждение опорных поверхностей. Установка новой штанги без устранения причины деформации может привести к повторной неисправности, поэтому одновременно осматривают толкатели, коромысла, клапаны, направляющие и остальные сопряженные детали.

При диагностике важно различать штангу, толкатель и коромысло. Это отдельные части одного механизма: толкатель воспринимает движение кулачка распределительного вала, штанга передает его вверх, а коромысло воздействует на клапан. В торговых названиях штанги иногда дополнительно называют толкателями, поэтому перед выбором следует сопоставить назначение и форму демонтированной детали.

Как правильно подобрать штанги

• Проверьте модель двигателя. Основной критерий совместимости этой позиции — обозначение 177F или 188F непосредственно на установленном двигателе. Модель самого мотоблока не заменяет проверку двигателя, поскольку одна техника может выпускаться с разными силовыми агрегатами.
• Сопоставьте класс мощности. Для 177F в названии указано 9 л.с., для 188F — 13 л.с. Этот параметр служит дополнительной проверкой, но приоритетным остается точный индекс двигателя.
• Сравните геометрию. До установки сопоставьте общую длину, форму обоих концов и посадку штанги с демонтированной деталью. Размеры этой позиции не заявлены, поэтому практическое сравнение исключает выбор внешне похожей детали другого исполнения.
• Уточните состав ремонта. Если повреждена одна штанга, вторую также следует проверить на прямолинейность и износ концов. Необходимое количество определяют после осмотра впускной и выпускной стороны механизма.

Рекомендации по установке

Перед сборкой проверяют чистоту направляющих каналов и состояние контактных поверхностей. Концы каждой штанги должны правильно сесть в толкатель и коромысло без перекоса. После установки необходимо убедиться, что при проворачивании коленчатого вала коромысла перемещаются свободно, а штанги остаются на своих опорах. Крепеж головки и клапанного механизма затягивают по схеме и моментам, предусмотренным документацией конкретного двигателя.

После сборки проверяют и регулируют тепловые зазоры клапанов по сервисным значениям для фактической модификации 177F или 188F. Произвольные значения использовать нельзя: неверный зазор изменяет работу привода клапанов и может помешать нормальному открытию или закрытию клапана. Такой порядок подбора и установки помогает провести ремонт осмысленно, а не ограничиваться заменой детали без проверки связанных компонентов.
