Кнопка остановки двигателя 168F/170F 6,5/7 л.с., на двигатель, TD

Кнопка остановки двигателя 168F/170F

Кнопка предназначена для выключения бензинового двигателя мотоблока через систему зажигания. Она устанавливается непосредственно на двигатель и дает оператору штатный орган управления для остановки мотора. Деталь рассчитана на распространенные двигатели серий 168F и 170F мощностью 6,5 и 7 л. с. Такое исполнение подходит для ремонта техники, у которой кнопка размещена на моторе, а не вынесена отдельным переключателем на руль.

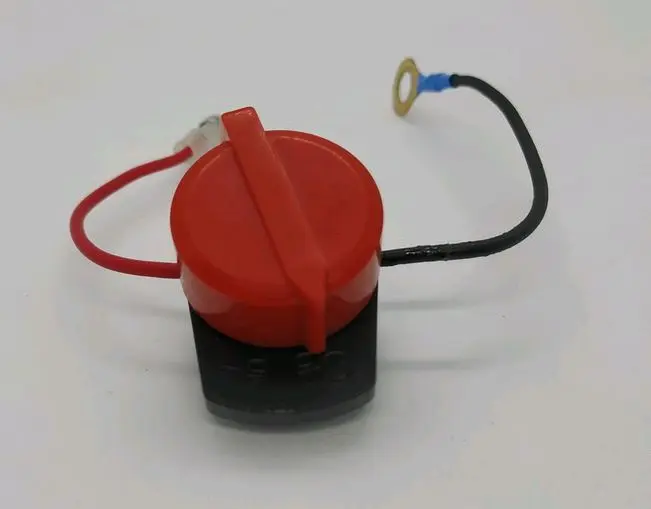

Корпус выполнен в красно-черной расцветке и имеет выступающий нажимной привод. От кнопки отходят два провода: один заканчивается кольцевой клеммой, второй — изолированным разъемом. Такая конфигурация позволяет подключить выключатель к предусмотренным точкам системы остановки двигателя. Кнопка не заменяет замок зажигания, многопозиционный тумблер или рулевой выключатель с длинным жгутом: перед заказом необходимо определить, какое исполнение установлено именно на вашей технике.

Что проверить при подборе

• Модель двигателя. Обозначение силового агрегата должно соответствовать серии 168F или 170F; название мотоблока само по себе недостаточно для точного выбора.
• Место установки. Эта версия предназначена для размещения на двигателе. Если штатная кнопка находится на руле, потребуется другое исполнение с подходящей длиной проводки и креплением.
• Количество проводов. У детали два отдельных проводника. Сравните их количество и назначение с демонтированной кнопкой и схемой конкретного двигателя.
• Тип присоединения. Проверьте наличие ответной части для изолированного разъема и точки крепления кольцевой клеммы. Контакты должны соединяться без переделки штатной проводки.
• Посадочное место. Сопоставьте форму корпуса, способ фиксации и доступное пространство с прежней деталью. Точные размеры этой версии не заявлены, поэтому практичнее ориентироваться на конфигурацию старой кнопки.

Когда требуется замена

Поводом для проверки выключателя становится ситуация, когда двигатель не останавливается после нажатия, реагирует только при определенном положении кнопки либо глохнет самопроизвольно из-за нарушения контакта. Также замену планируют при трещинах корпуса, повреждении изоляции, ослаблении клемм или ненадежной фиксации кнопки. Перед установкой стоит проверить и проводку: обрыв, окисление соединения или плохой контакт с точкой крепления могут давать те же признаки, что и неисправный выключатель.

Установка и проверка

Работы выполняют на заглушенном и остывшем двигателе со снятым колпачком свечи зажигания. До демонтажа старой кнопки нужно запомнить расположение проводов и маршрут их прокладки. Новую деталь закрепляют в штатном месте, после чего соединяют клеммы по схеме двигателя. Провода укладывают вдали от глушителя, острых кромок, вращающихся частей и участков, где изоляцию может перетереть вибрация.

После монтажа необходимо проверить два режима: двигатель должен нормально запускаться при разрешенном зажигании и уверенно останавливаться после воздействия на кнопку. Тест проводят до начала работы мотоблока, не оставляя неисправный контур остановки на потом. Если конфигурация разъемов, крепление или логика подключения отличаются от штатной детали, кнопку не следует подключать методом проб — сначала нужно сверить схему двигателя 168F/170F.

Эта кнопка подходит для восстановления штатного управления остановкой мотора при совпадении серии двигателя, места монтажа, двухпроводной конфигурации и типа клемм. Такой подход к подбору помогает избежать покупки внешне похожего выключателя, рассчитанного на другую схему или установку на руле.
