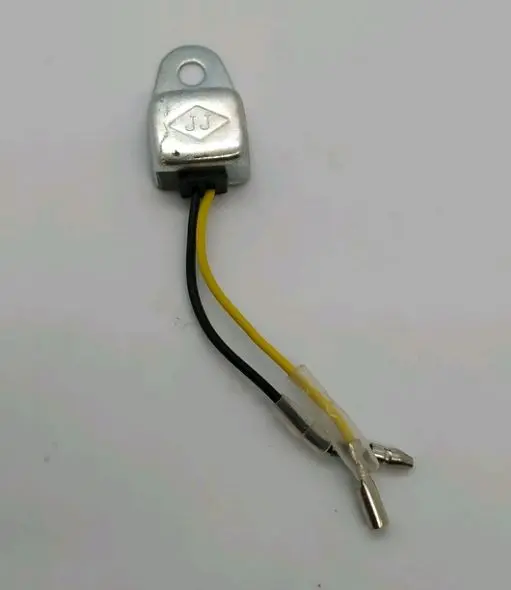

Датчик уровня масла наружный для двигателя 168F/170F (6,5/7 л.с.) TD

Наружный датчик уровня масла для двигателей 168F/170F

Этот датчик предназначен для ремонта штатной системы контроля уровня масла на двигателях мотоблоков 168F и 170F мощностью 6,5–7 л.с. Он относится к электрической части системы смазки и передает сигнал в соответствующую цепь двигателя. Деталь выбирают для замены прежнего датчика, если он поврежден, потерял надежный контакт или больше не обеспечивает нормальную реакцию системы.

Датчик выполнен в наружном исполнении. Стальной корпус оснащен монтажным ушком с крепежным отверстием, а подключение выполняется двумя проводами с клеммами. Такая конструкция рассчитана на установку снаружи двигателя в предусмотренном для нее месте. Это принципиально при подборе, поскольку внутренний датчик, даже предназначенный для двигателя той же серии, не является прямой заменой наружному варианту.

Конструкция и характеристики

• тип — наружный датчик уровня масла;
• применение — двигатели 168F и 170F;
• мощность двигателей — 6,5–7 л.с.;
• длина корпуса — 22 мм;
• ширина — 20 мм;
• высота — 13 мм;
• длина провода — 85 мм;
• подключение — два провода с клеммами;
• материал — сталь;
• масса — 15 г.

Наружный способ монтажа, компактный корпус и два отдельных вывода позволяют заменить сам датчик без вмешательства в другие исправные узлы системы контроля. При этом обозначение двигателя 168F или 170F служит только первым ориентиром. В пределах одной серии могут встречаться разные исполнения датчиков, отличаться крепление, наконечники, длина проводов и схема их прокладки.

Как правильно подобрать датчик

Перед заказом сравните деталь со снятым элементом. Проверьте, что прежний датчик также установлен снаружи, имеет корпус с монтажным ушком и подключается двумя проводами. Сопоставьте место крепления, количество выводов, тип клемм, размеры корпуса и длину провода 85 мм. Отдельно проследите маршрут проводки: после монтажа провод не должен быть натянут, пережат или уложен с резкими заломами.

Подбирать замену только по внешнему сходству не стоит. Для правильной установки должны одновременно совпасть серия двигателя, наружное исполнение, форма крепления и электрические выводы. Если на двигателе 168F или 170F ранее был установлен наружный двухпроводный датчик, последовательное сравнение этих параметров поможет выбрать подходящую деталь для ремонта.

Проверка перед заменой

Нестабильный сигнал в цепи контроля масла или отсутствие реакции системы может быть связано как с датчиком, так и с состоянием соединений. До демонтажа осмотрите клеммы, изоляцию и место крепления. Проверьте контакты на окисление, а провода — на заломы и видимые повреждения. Если проблема находится в проводке или соединении, ее следует устранить вместе с заменой датчика. Такой осмотр помогает не оставлять в цепи поврежденные элементы, способные нарушить контакт после ремонта.

Установка

Работы выполняйте на остывшем двигателе с предварительно отключенной цепью зажигания. Снимите прежнюю деталь, сохранив расположение проводов и клемм как ориентир для подключения. Установите новый датчик в штатное место, закрепите корпус через предусмотренное отверстие и подключите оба провода в соответствии с прежним расположением.

После установки убедитесь, что корпус закреплен, клеммы соединены, а проводка проложена свободно, без натяжения, пережатия и заломов. Датчик подходит для обслуживания и ремонта мотоблоков с двигателями 168F/170F, когда требуется именно наружная стальная деталь с двумя проводами и указанными размерами.
