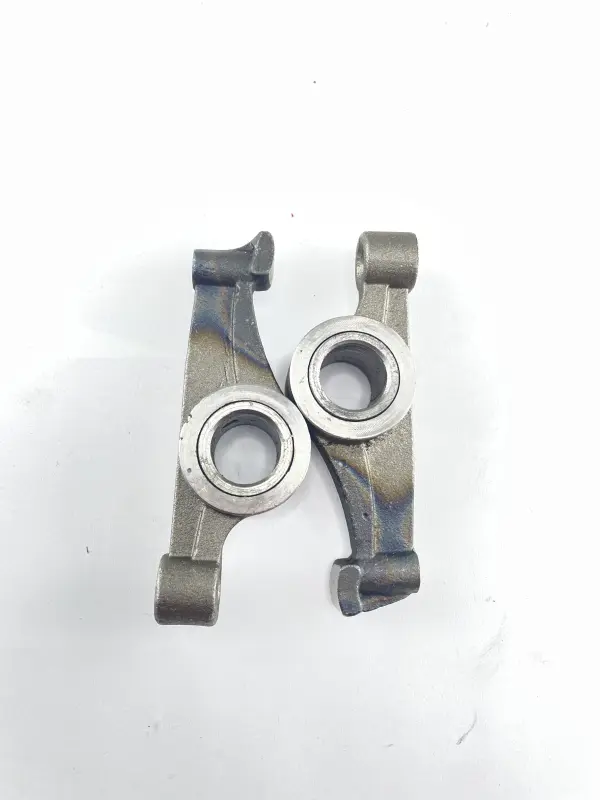

Коромысла клапанов ZS/ZH1100 15 л.с. TD, комплект 2 шт.

Комплект коромысел клапанов для двигателя ZS/ZH1100

Два коромысла TD предназначены для клапанного механизма одноцилиндровых дизельных двигателей ZS1100 и ZH1100 номинальной мощностью 15 л.с. Такие двигатели применяются на мотоблоках и мототракторах. Детали устанавливаются в головке цилиндра и участвуют в передаче движения к клапанам, обеспечивая их открытие и закрытие в предусмотренные моменты работы двигателя.

Каждое коромысло совершает качательное движение на опоре и воздействует на соответствующий клапан. Поэтому состояние отверстий под ось, опорных участков и контактных концов непосредственно связано с сохранением установленного клапанного зазора. Износ в этих местах может проявляться увеличенным люфтом, характерным стуком под крышкой головки цилиндра, затрудненной регулировкой или быстрым повторным изменением зазора после обслуживания.

Конструкция и назначение

В комплект входят два отдельных коромысла с центральными посадочными отверстиями. Детали имеют разную ориентацию концов, соответствующую их расположению в клапанном механизме. Парный комплект удобен при ремонте головки цилиндра, когда требуется заменить оба коромысла одновременно и восстановить нормальное взаимодействие деталей механизма.

Коромысла рассчитаны на двигатели семейства ZS/ZH1100 мощностью 15 л.с. Карточка точного аналога дополнительно относит эту модификацию к четырехтактным дизельным двигателям с водяным охлаждением и одним цилиндром. Обозначение модели необходимо проверять по двигателю, а не только по внешнему виду мотоблока: одинаковая сельскохозяйственная техника может комплектоваться различными силовыми агрегатами и вариантами головки цилиндра.

Что проверить при подборе

• Модель двигателя: совместимыми обозначениями для этого комплекта являются ZS1100 и ZH1100.
• Номинальную мощность: комплект относится к версии двигателя на 15 л.с.
• Количество деталей: товар представляет собой пару — два коромысла.
• Посадку на оси: сопоставьте диаметр и ширину центрального отверстия, а также положение коромысел на общей опоре со снятыми деталями.
• Геометрию концов: сравните длину плеч, форму контактных участков и взаимное смещение посадочного отверстия и концов.
• Состояние сопряженных деталей: перед сборкой проверьте ось коромысел, клапаны, регулировочные детали и места контакта. Изношенная ось способна сохранить люфт даже после установки новых коромысел.

Когда требуется замена

Основанием для дефектовки служат заметный люфт коромысла на оси, выработка или повреждение контактных участков, деформация, следы перегрева и невозможность устойчиво отрегулировать клапанный зазор. Стук в верхней части двигателя также требует проверки клапанного механизма, но сам по себе не указывает только на коромысла: причину определяют после осмотра всех сопряженных деталей.

Перед монтажом следует очистить посадочные места и убедиться, что масляные каналы и поверхности трения не загрязнены. Коромысла устанавливают в штатном положении без ударной запрессовки и перекоса. После сборки обязательно регулируют зазоры впускного и выпускного клапанов по сервисным данным конкретного двигателя ZS1100 или ZH1100. Универсальное значение использовать нельзя, поскольку порядок регулировки и требуемые зазоры задаются производителем двигателя.

После регулировки проверяют свободное качание деталей, отсутствие заеданий и правильную фиксацию регулировочных соединений. При первом запуске после ремонта контролируют работу механизма под крышкой головки цилиндра и отсутствие постороннего стука. Комплект подходит для планового восстановления клапанного привода и ремонта двигателя при подтвержденном износе штатных коромысел.
