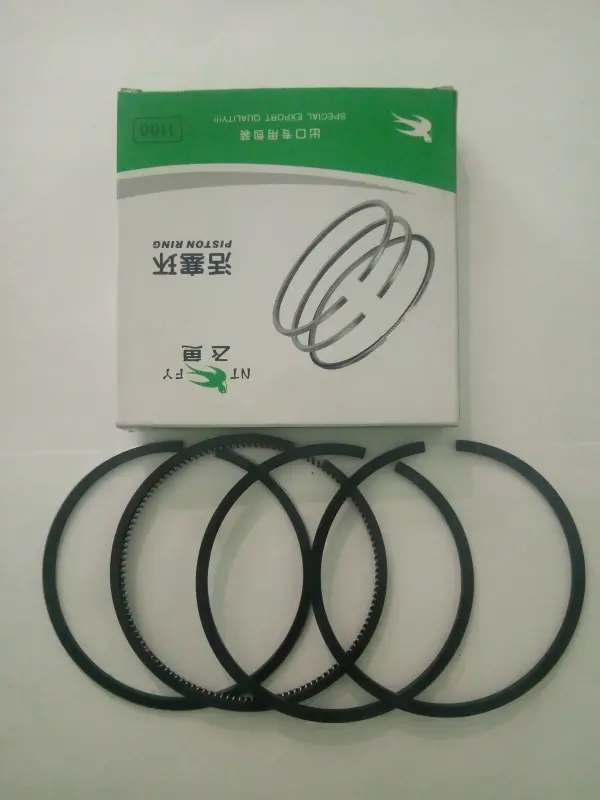

Поршневые кольца STD Ø100 мм для двигателя ZS/ZH1100 15 л.с. TD

Поршневые кольца STD Ø100 мм для ZS/ZH1100

Комплект предназначен для ремонта цилиндро-поршневой группы одноцилиндрового дизельного двигателя ZS/ZH1100 мощностью 15 л.с. с водяным охлаждением. Кольца устанавливаются в канавки поршня и работают в паре с цилиндром номинального диаметра 100 мм. Исполнение STD соответствует стандартному, а не ремонтному размеру: такой вариант выбирают для цилиндра и поршня, сохранивших номинальные параметры после проверки состояния и измерения.

Назначение колец в двигателе

Во время движения поршня кольца обеспечивают уплотнение между ним и стенкой цилиндра. Компрессионные кольца ограничивают прорыв газов из камеры сгорания в картер, а маслосъёмная часть регулирует количество масла на поверхности цилиндра и возвращает его избыток. Исправное взаимодействие этих деталей необходимо для стабильной компрессии, нормального расхода масла и правильной работы цилиндро-поршневой группы.

Замена колец может потребоваться при снижении компрессии, ухудшении тяги, повышенном расходе масла, дымности или обнаружении износа во время разборки двигателя. Однако перечисленные признаки могут иметь несколько причин. Перед ремонтом проверяют не только кольца, но и цилиндр, поршень, кольцевые канавки и сопряжённые детали. Установка новых колец в заметно изношенный или повреждённый цилиндр не устраняет последствия выработки.

Что проверить при выборе

• Модель двигателя: комплект рассчитан на ZS1100 и ZH1100; название мотоблока или мототрактора само по себе не заменяет проверку модели установленного мотора.
• Диаметр: номинальный размер комплекта — 100,00 мм. Его следует сопоставить с фактическим диаметром цилиндра после измерения.
• Размерная группа: обозначение STD указывает на стандартный размер. Комплект нельзя путать с ремонтным вариантом Ø100,25 мм.
• Параметры поршня: до сборки сравнивают высоту, профиль и расположение каждого кольца с канавками используемого поршня.
• Состояние деталей: канавки очищают и осматривают на износ и повреждения, а цилиндр проверяют на выработку, овальность и дефекты рабочей поверхности.

Рекомендации по установке

Кольца монтируют в предусмотренной последовательности, не меняя местами компрессионные и маслосъёмные позиции. Если на детали есть указатель верхней стороны, при установке его ориентируют к днищу поршня. Для разжатия используют специальные клещи: чрезмерное растягивание, изгиб или навивание кольца через край поршня может вызвать деформацию либо поломку.

Перед окончательной сборкой каждое кольцо проверяют в соответствующей канавке, а замок — в цилиндре. Допустимые зазоры определяют по ремонтной документации конкретного двигателя. Поршень, кольца и поверхность цилиндра смазывают чистым моторным маслом. После монтажа убеждаются, что кольца свободно перемещаются в канавках, а их замки не расположены на одной линии. Для ввода поршня в цилиндр применяют оправку, не проталкивая деталь силой при возникновении сопротивления.

Этот комплект подходит для планового восстановления двигателя ZS/ZH1100 только при подтверждённом номинальном диаметре 100 мм. Точные измерения перед сборкой помогают отличить стандартный комплект от ремонтного и определить, достаточно ли заменить кольца либо цилиндро-поршневая группа требует более полного ремонта.
