ЦПГ Honda Dio AF62 4T Ø37,8 мм, палец 10 мм SEE

ЦПГ SEE для Honda Dio AF62 4T

Комплект предназначен для ремонта цилиндро-поршневой части четырехтактного двигателя скутера Honda Dio AF62. Номинальный диаметр цилиндра и поршня составляет 37,8 мм, диаметр поршневого пальца — 10 мм. Эти параметры относятся к ключевым критериям подбора: они определяют соответствие поршня цилиндру и соединение поршня с шатуном.

Цилиндро-поршневая группа формирует пространство, в котором движется поршень и происходит сжатие топливовоздушной смеси. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Состояние этих деталей влияет на компрессию, запуск двигателя, устойчивость его работы и расход моторного масла. Комплект используют при ремонте после износа поверхности цилиндра, повреждения поршня, залегания или разрушения колец, появления задиров и заметного снижения компрессии.

Конструкция и состав

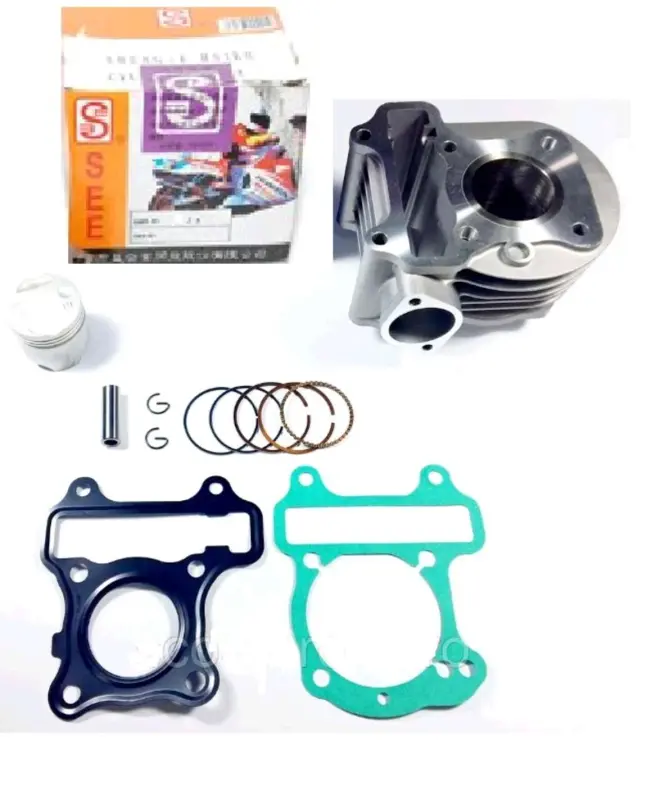

В комплект входят цилиндр с развитым наружным оребрением, поршень, набор поршневых колец, поршневой палец, два стопорных кольца и прокладки. Оребрение цилиндра увеличивает площадь отвода тепла, что соответствует воздушному охлаждению четырехтактного одноцилиндрового двигателя AF62. Наличие основных деталей ЦПГ в одном наборе удобно при комплексном ремонте: цилиндр, поршень и детали их соединения можно заменить за одну разборку двигателя.

• Назначение: ремонт цилиндро-поршневой части двигателя Honda Dio AF62.
• Тип двигателя: четырехтактный.
• Диаметр цилиндра и поршня: 37,8 мм.
• Диаметр поршневого пальца: 10 мм.
• Исполнение: цилиндр в сборе с поршневым комплектом и прокладками.

Что проверить перед выбором

Обозначения Honda Dio и AF62 должны совпадать с моделью и модификацией скутера. Одного совпадения торгового названия недостаточно, если двигатель ранее меняли или ремонтировали с установкой деталей другого размера. Перед заказом следует измерить снятый поршень и палец, проверить диаметр 37,8 мм и 10-миллиметровое соединение с шатуном. Также сравнивают расположение шпилек, форму основания цилиндра, конфигурацию каналов, посадку головки и очертания прокладок.

Размер 37,8 мм соответствует стандартному диаметру цилиндра двигателя AF62. Если установлен ремонтный поршень увеличенного диаметра, расточенный цилиндр либо иной мотор, этот комплект нельзя выбирать только по названию скутера. При выраженном износе полезно проверить не одну снятую деталь, а весь сопрягаемый участок: люфт шатуна, состояние головки, клапанного механизма и поверхностей прилегания. Такой осмотр помогает не переносить старую неисправность на новую ЦПГ.

Установка и первый запуск

Монтаж выполняют на очищенные и неповрежденные привалочные поверхности. До сборки проверяют свободный ход поршневых колец в канавках, правильность установки стопорных колец, движение поршневого пальца и отсутствие посторонних частиц в цилиндре. Детали цилиндра и поршня при сборке смазывают моторным маслом, рекомендованным для двигателя. Прокладки устанавливают без повторного использования старых уплотнений.

Головку цилиндра и остальные демонтированные детали крепят в последовательности и с моментом затяжки, указанными в руководстве по обслуживанию Honda Dio AF62. После сборки необходимо убедиться в правильности фаз газораспределения, наличии смазки, отсутствии утечек и посторонних звуков. Первые режимы работы выбирают без продолжительной высокой нагрузки, контролируя температуру и работу двигателя. Точная проверка совместимости и профессиональная установка особенно важны после заклинивания, разрушения колец или ремонта с изменением заводского размера.
