Комплект прокладок крышек клапанов с фигурными уплотнениями (2+4 шт.) Урал SKY

Комплект прокладок крышек клапанов с фигурными уплотнениями Урал SKY

Комплект предназначен для обслуживания клапанных крышек четырехтактного двигателя мотоцикла Урал. Уплотнения устанавливаются в местах сопряжения деталей и помогают удерживать масло внутри закрываемых полостей. Такой набор пригодится при устранении следов масла возле крышек, разборке соответствующих соединений или плановом обслуживании клапанного механизма.

Состав и назначение комплекта

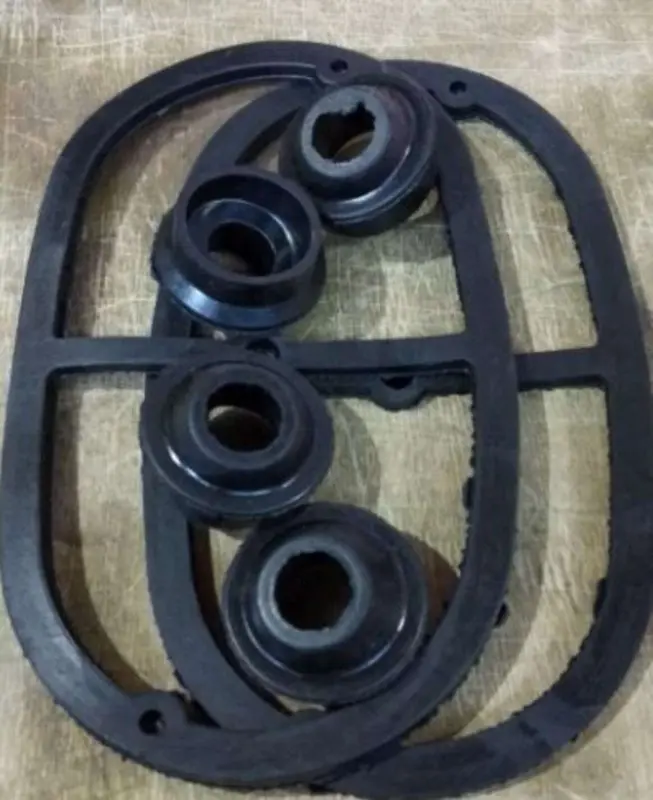

В набор входят две крупные контурные прокладки крышек клапанов и четыре компактных фигурных уплотнения — всего шесть деталей. Крупные прокладки повторяют форму посадочного контура крышек и имеют отверстия под крепеж. Дополнительные детали отличаются профилированной формой и предназначены для сопряженных точек уплотнения двигателя. Формат 2+4 позволяет подготовить необходимые детали для обслуживания парных участков без раздельного подбора каждого типоразмера.

Снятие клапанной крышки требуется для доступа к клапанному механизму, в том числе во время его осмотра и регулировки. После такого вмешательства состояние уплотнения обязательно оценивают перед обратной сборкой. Прокладка с разрывом, заломом, потерей формы или выраженным обжатием уже не обеспечивает равномерного прилегания по всему контуру. Установка нового комплекта помогает восстановить плотность соединений при условии исправности крышек, крепежа и посадочных плоскостей.

• Две контурные прокладки: рассчитаны на обе клапанные крышки и позволяют обслужить парные стороны двигателя за один раз.
• Четыре фигурных уплотнения: дополняют комплект для сопряженных мест, где требуются детали иной формы.
• Готовый набор 2+4: упрощает подготовку к разборке, поскольку основные прокладки и дополнительные уплотнения собраны в одной позиции.
• Применение: четырехтактные двигатели отечественных мотоциклов Урал; перед установкой необходимо уточнить соответствие конкретной модификации.

Как правильно подобрать комплект

Для проверки совместимости сравните снятые детали с новыми по внешнему контуру, расположению крепежных отверстий, форме внутренних вырезов и профилю четырех малых уплотнений. Прокладка должна укладываться на посадочное место свободно, без растяжения, перекручивания и смещения отверстий. Даже небольшое отличие конфигурации способно помешать правильной установке крышки, поэтому одного указания марки мотоцикла недостаточно: учитывайте исполнение двигателя и установленных деталей.

Особое внимание уделите форме компактных уплотнений. В комплекте присутствуют четыре детали с неодинаково ориентированным фигурным профилем, и при монтаже каждая должна занимать предусмотренное для нее положение. До начала ремонта разложите комплект рядом со снятыми деталями и сопоставьте их попарно. Если старые уплотнения деформированы, ориентируйтесь также на форму посадочных мест, а не только на контур отработавшей детали.

Замена и установка

Поводом для замены служат масляные следы по краю крышки, локальное запотевание соединения, растрескивание, разрыв, усадка или остаточная деформация прокладки. Перед монтажом двигатель должен остыть. Посадочные поверхности очищают от остатков прежнего уплотнения и загрязнений, не повреждая плоскости и кромки. Также проверяют крышку на дефекты и убеждаются, что крепеж пригоден для повторной установки.

Новую контурную прокладку размещают ровно по посадочной плоскости, совмещая все отверстия и не допуская складок. Фигурные уплотнения устанавливают в соответствии с формой их посадочных мест. Крышку возвращают без сдвига уложенной прокладки, а крепеж затягивают равномерно по требованиям руководства для конкретного двигателя. Чрезмерное усилие может выдавить или повредить уплотнение, тогда как неравномерная затяжка оставляет участки с недостаточным прижимом.

После сборки проверьте прилегание крышек по всему периметру, затем проконтролируйте обслуженные соединения после запуска и прогрева двигателя. Комплект подходит для ремонта, при котором клапанные крышки уже сняты для регулировки, осмотра головок или устранения масляных следов. Заблаговременная сверка всех шести деталей помогает выполнить сборку без повторной разборки из-за несовпадения формы.
