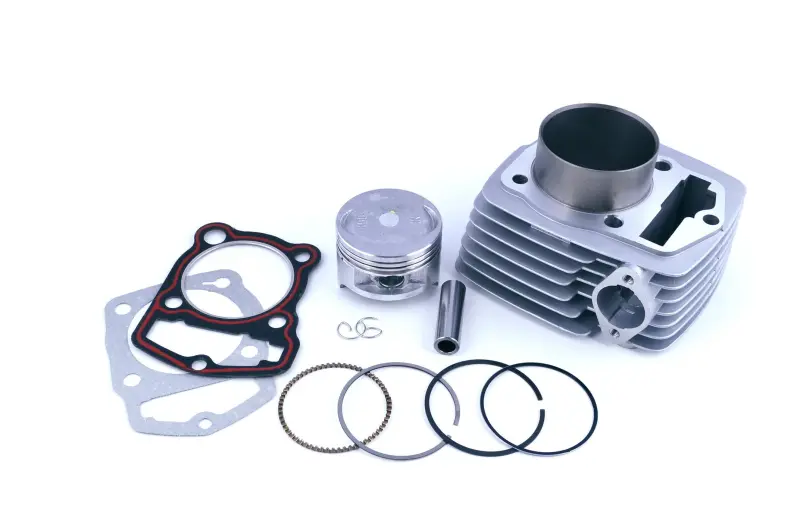

Цилиндро-поршневая группа 4T CB200 Ø63,5 мм

Цилиндро-поршневая группа 4T CB200 Ø63,5 мм

Комплект предназначен для ремонта четырехтактного мотоциклетного двигателя семейства CB200 с номинальным диаметром цилиндра 63,5 мм. Цилиндро-поршневая группа формирует пространство, в котором поршень совершает возвратно-поступательное движение, смесь сжимается перед воспламенением, а давление газов преобразуется в механическое усилие. От состояния сопряженных деталей зависят компрессия, уверенный запуск, стабильность работы мотора и расход масла.

Назначение и конструкция

Основу ЦПГ составляют цилиндр с развитым наружным оребрением и поршневой комплект. Ребра увеличивают площадь теплообмена цилиндра с окружающим воздухом, что важно для двигателя воздушного охлаждения. Поршневые кольца работают вместе с поверхностью цилиндра: компрессионные кольца ограничивают прорыв газов, а маслосъемная часть регулирует количество масла на стенке. Поршневой палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого смещения.

Такую ЦПГ устанавливают при ремонте после износа цилиндра и поршня, появления задиров, повреждения канавок колец или снижения компрессии. Одновременно следует определить причину неисправности. Недостаточная смазка, перегрев, попадание загрязнений во впуск или неправильные зазоры способны быстро повредить новые детали, поэтому простой заменой поршня не всегда удается восстановить двигатель надолго.

Что проверить при подборе

Обозначение CB200 применяется к разным исполнениям двигателей и само по себе не заменяет проверку размеров. Для этой позиции подтверждены четырехтактное исполнение и диаметр 63,5 мм. Перед заказом сопоставьте параметры снятой ЦПГ и двигателя:

• Диаметр цилиндра: требуется размер 63,5 мм; соседний ремонтный или стандартный размер нельзя выбирать без измерения.
• Тип двигателя: деталь рассчитана на четырехтактную конфигурацию CB200; ЦПГ для внешне похожего мотора может отличаться.
• Геометрия цилиндра: сравните высоту, наружный диаметр гильзы, расположение шпилек, масляных каналов и технологических вырезов.
• Поршневая часть: проверьте диаметр пальца, высоту поршня, форму днища и расположение клапанных выборок.
• Уплотнение: форма прокладок и отверстий должна соответствовать цилиндру, головке и картеру конкретного двигателя.

Измерения желательно выполнять точным инструментом, поскольку близкие по названию детали могут иметь различия, незаметные при обычном сравнении. Если старый цилиндр уже растачивали или в двигатель устанавливали поршень другого размера, ориентироваться только на заявленную модель мотоцикла нельзя.

Установка и подготовка двигателя

Перед сборкой очищают посадочную плоскость картера и головки, проверяют состояние шатуна, втулки или подшипника верхней головки, направляющих и механизма газораспределения. На поверхностях не должны оставаться части старых прокладок, абразив и металлическая стружка. Цилиндр и поршень необходимо очистить от консервационных загрязнений, а трущиеся поверхности смазать моторным маслом, подходящим для двигателя.

Кольца устанавливают с учетом их назначения и ориентации, а замки разводят согласно ремонтной документации конкретного мотора. Стопорные кольца поршневого пальца должны полностью войти в канавки. После установки цилиндра проверяют свободное перемещение поршня, положение привода ГРМ и совпадение установочных меток. Головку затягивают в установленной производителем последовательности и с требуемым моментом. До запуска полезно вручную провернуть коленчатый вал и убедиться, что механизм движется без закусывания и постороннего контакта.

ЦПГ CB200 Ø63,5 мм подходит для планового восстановления двигателя только после проверки фактической конфигурации мотора. Точный подбор по диаметру, геометрии цилиндра и параметрам поршневой части помогает избежать повторной разборки и обеспечивает корректную совместную работу новых деталей.
