Втулка задней звезды с гайкой Jawa 350 VCH

Втулка задней звезды с гайкой Jawa 350 VCH

Деталь предназначена для ремонта узла задней звезды мотоцикла Jawa 350. Она нужна при восстановлении штатной сборки после износа, повреждения резьбы, деформации посадочных участков либо обнаружения люфта во время обслуживания заднего колеса и привода. В комплект входит втулка и соответствующая гайка, поэтому обе сопрягаемые детали можно заменить одновременно, не оставляя в соединении ранее использовавшийся крепеж.

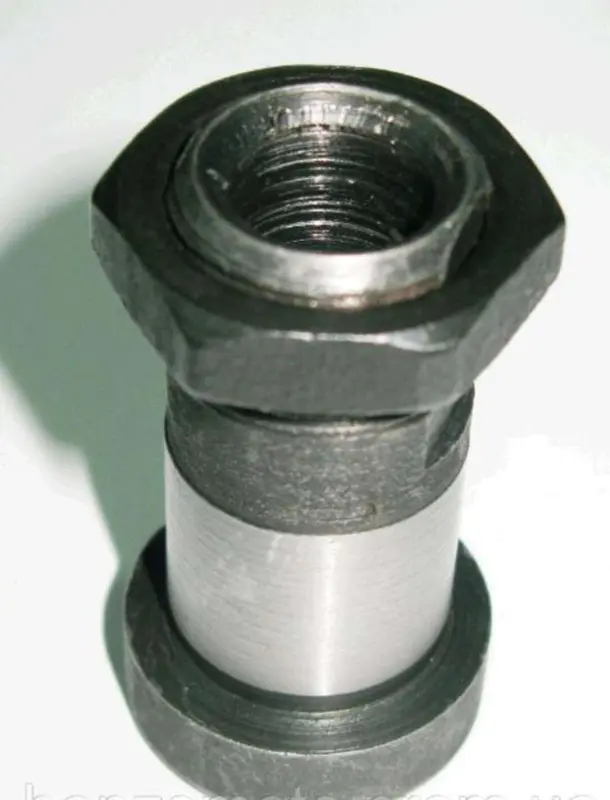

Втулка имеет ступенчатую цилиндрическую форму, центральное отверстие и резьбовой участок. Шестигранная гайка позволяет использовать подходящий ключ при сборке. Такая геометрия требует правильной ориентации детали: бурты, ступени и торцевые поверхности должны занять предусмотренное конструкцией положение относительно звезды и соседних компонентов. Устанавливать втулку произвольной стороной или компенсировать несоответствие дополнительными шайбами без указания в руководстве мотоцикла не следует.

Как правильно подобрать втулку

Обозначение Jawa 350 определяет заявленную совместимость, однако у мотоциклов этой серии встречаются разные исполнения и годы выпуска. Перед заказом сравните новую деталь со снятой втулкой и проверьте место ее установки. Для корректного подбора имеют значение общая длина, наружные диаметры отдельных ступеней, размеры бурта, диаметр центрального отверстия, параметры резьбы, форма торцов и положение гайки в собранном соединении. Название модели без проверки этих признаков не заменяет сопоставление деталей.

Если прежняя втулка сильно изношена и точно измерить ее трудно, ориентируйтесь также на сопрягаемые компоненты: посадочное место задней звезды, ось или резьбовую часть соединения, имеющиеся дистанционные детали и порядок сборки. Новая втулка должна входить на свое место без ударной подгонки, перекоса и принудительного стачивания поверхностей. Резьба гайки должна наворачиваться ровно, без заедания и чрезмерного бокового люфта.

Что проверить при обслуживании

• Посадочные поверхности: на них не должно быть забоин, выраженных выработок и загрязнений, мешающих ровной установке.
• Резьбовое соединение: витки должны быть чистыми, а гайка — свободно наживляться рукой без перекоса.
• Порядок деталей: бурты и ступени втулки необходимо расположить так же, как предусмотрено штатной схемой заднего колеса.
• Состояние соседних компонентов: при наличии люфта проверьте звезду, ее посадочное место, ось, подшипники и дистанционные детали, поскольку замена одной втулки не устраняет повреждения других частей.
• Положение привода: после сборки убедитесь, что задняя звезда расположена корректно относительно приводной звезды и цепи.

Установка и итоговая проверка

Работы выполняют на надежно зафиксированном мотоцикле после разгрузки заднего колеса. Перед монтажом очистите сопрягаемые поверхности и убедитесь, что на них не осталось металлической стружки, старых загрязнений или поднятых кромок. Втулку устанавливают без перекоса, гайку сначала наживляют вручную, а окончательную затяжку выполняют с моментом и способом фиксации, указанными в документации конкретной модификации Jawa 350. Не используйте резьбовое соединение для втягивания детали в неподходящее посадочное место.

После сборки проверьте свободное вращение заднего колеса, отсутствие осевого и радиального люфта, правильность положения цепи и надежность крепления. Через втулку не должны передаваться перекосы, вызванные неверным порядком дистанционных деталей. Если колесо вращается туго, звезда смещена или соединение не удается затянуть штатным способом, эксплуатацию следует отложить до повторной проверки сборки. Втулка VCH с гайкой подходит для планового ремонта Jawa 350 при подтвержденном совпадении геометрии и исполнения узла задней звезды.
