Замок зажигания для ATV 100–250 см³, универсальный

Универсальный замок зажигания для ATV 100–250 см³

Замок предназначен для управления включением зажигания на квадроциклах с двигателями объемом от 100 до 250 см³. Деталь устанавливают вместо изношенного или поврежденного штатного замка, а также при утере ключей, если восстановление прежнего механизма нецелесообразно. Универсальное исполнение расширяет область применения, но объем двигателя служит только первым ориентиром: перед заказом необходимо проверить конструкцию посадочного места и подключение конкретного ATV.

Поворот ключа переводит замок между предусмотренными положениями и позволяет включать либо отключать питание систем, участвующих в работе двигателя. Сам замок не создает импульс зажигания и не заменяет другие компоненты запуска. Если квадроцикл не реагирует на ключ, до замены стоит исключить неисправность аккумулятора, предохранителей, проводки, разъемов и органов запуска.

Конструкция и комплектация

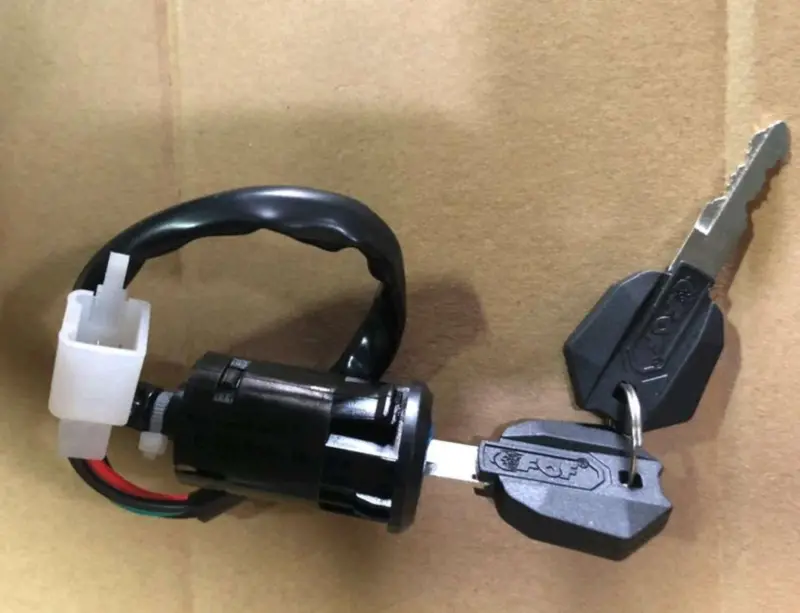

Деталь выполнена в черном цилиндрическом корпусе с передней частью под ключ. От корпуса отходит короткая проводка, заканчивающаяся белой разъемной колодкой. В комплект входят два ключа: один можно использовать постоянно, а второй оставить запасным. Исполнение «голый» означает отдельный замок без панели приборов, декоративной облицовки и других деталей квадроцикла.

Разъем позволяет подключить замок без дополнительных соединений только тогда, когда ответная колодка, количество контактов и их назначение полностью совпадают со штатной проводкой. Форма корпуса также должна соответствовать месту установки: внешне похожие замки для ATV могут отличаться креплением, глубиной корпуса, расположением разъема и схемой контактов.

Что сверить перед выбором

• Назначение: деталь подбирается именно как замок зажигания для ATV, а не как замок багажника, кнопка запуска или отдельный выключатель.
• Диапазон применения: заявлен для квадроциклов 100–250 см³, однако одинаковый объем двигателя не означает одинаковую проводку во всех моделях.
• Корпус и крепление: сравните форму передней части, диаметр и глубину посадочного места, способ фиксации и доступное пространство за панелью.
• Разъем: должны совпасть геометрия колодки, расположение фиксатора, число контактов и ответная часть на квадроцикле.
• Подключение: сопоставьте назначение каждого провода и работу контактов в положениях ключа со схемой своей техники. Одинаковый цвет проводов сам по себе не подтверждает совместимость.
• Длина проводки: провод должен доходить до штатного соединения без натяжения, перегибов и прокладки рядом с горячими либо подвижными деталями.

Установка и проверка

Работы проводят при отключенном аккумуляторе. До снятия прежнего замка полезно зафиксировать расположение колодки и проводов, после чего сопоставить старую и новую детали по корпусу, креплению и контактам. Разъем должен входить в ответную часть свободно и надежно удерживаться фиксатором; подгонять несовпадающие колодки усилием нельзя. Изменять распиновку следует только по проверенной схеме конкретного квадроцикла.

После монтажа проверяют устойчивую фиксацию корпуса, свободный поворот и извлечение ключа, включение зажигания и корректное отключение двигателя. Проводку размещают так, чтобы поворот руля и вибрация не натягивали ее. Если ключ заедает, контакт периодически пропадает либо корпус и колодка имеют повреждения, эксплуатацию следует прекратить до устранения причины.

Практические преимущества

• Проводка с готовой разъемной колодкой упрощает подключение при полном совпадении штатного разъема и схемы контактов.
• Два ключа позволяют хранить один экземпляр отдельно и не менять замок сразу при утрате основного ключа.

Эта модель подходит для ремонта ATV в диапазоне 100–250 см³, когда требуются отдельный цилиндрический замок, соответствующее посадочное место и совместимое разъемное подключение. Точная сверка снятой детали и схемы проводки важнее общего обозначения «универсальный».
