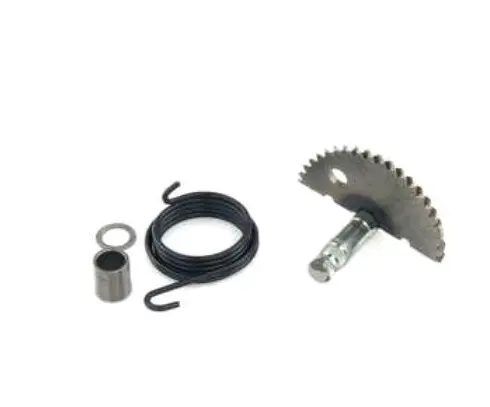

Сектор кикстартера 4T GY6 50, L-55 мм, с пружиной и втулками

Сектор кикстартера 4T GY6 50, L-55 мм

Заводной сектор, также называемый полумесяцем, предназначен для механизма ножного запуска четырехтактного двигателя GY6 50. При нажатии на рычаг кикстартера деталь поворачивается вместе с валом, входит зубчатой частью в зацепление с ответной шестерней и передает усилие пусковому механизму. Такая схема позволяет провернуть двигатель ногой, поэтому исправность зубьев, посадки и возвратной пружины непосредственно влияет на работу рычага.

Деталь имеет размерное обозначение L-55 мм и поставляется вместе с возвратной пружиной и втулками. Пружина возвращает сектор и рычаг в исходное положение после нажатия, а втулки участвуют в правильном размещении вала в посадочных местах крышки. Комплект удобен при ремонте изношенного механизма: вместе с сектором можно заменить связанные с его установкой детали, не оставляя старую ослабленную пружину или втулку с заметным люфтом.

Что проверить перед выбором

Обозначение GY6 объединяет разные исполнения двигателей и крышек, поэтому одного внешнего сходства недостаточно. Эта версия рассчитана на четырехтактную конфигурацию GY6 50 и имеет обозначенную длину 55 мм. Перед заказом снимите размеры старого сектора и сопоставьте его форму с новой деталью. Особенно внимательно проверяют параметры, от которых зависит размещение сектора и его зацепление с сопряженной шестерней.

• Тип двигателя: четырехтактный GY6 50.
• Размерное исполнение: L-55 мм; значение следует сопоставить с демонтированной деталью.
• Форма зубчатого полумесяца: сравните профиль, количество и расположение зубьев.
• Посадочная часть: проверьте длину и конфигурацию вала, проточки, отверстия и упоры.
• Возвратная пружина: должны совпадать направление навивки, положение концов и точки их фиксации.
• Втулки: сравните их количество, наружную форму и посадку в крышке пускового механизма.

Такая проверка особенно важна, если прежний сектор отсутствует, двигатель ранее ремонтировали или на скутере установлена нештатная крышка. В подобных случаях подбор только по названию модели техники может привести к несовпадению длины вала, расположения зубьев либо пружинных упоров. Надежнее ориентироваться одновременно на тип двигателя, размер L-55 мм и конструкцию снятого комплекта.

Когда требуется замена

Осмотр сектора необходим, если рычаг кикстартера проскакивает, возвращается не полностью, движется с заметным свободным ходом либо при запуске слышен хруст. Причиной могут быть поврежденные или скругленные зубья, люфт в посадочных местах, деформация пружины либо износ сопряженной шестерни. Замена только сектора не устранит неисправность, если ответные зубья уже повреждены, поэтому при разборке проверяют обе стороны зацепления, состояние посадочных мест и упоров пружины.

Сектор установлен в зоне крышки пускового механизма. Перед монтажом детали очищают от загрязнений посадочные поверхности и проверяют, не осталось ли внутри металлической стружки или фрагментов старых зубьев. Втулки размещают в предусмотренных для них посадках, а концы возвратной пружины устанавливают на соответствующие упоры. Порядок сборки и способ смазки следует выбирать по сервисной документации конкретного двигателя: неправильное положение пружины способно ограничить ход рычага или помешать его возврату.

После сборки рычаг несколько раз плавно перемещают вручную до запуска двигателя. Сектор должен входить в зацепление без закусывания, а педаль — возвращаться в исходное положение. Если сохраняются хруст, проскальзывание или тугой ход, механизм повторно осматривают, не пытаясь компенсировать проблему чрезмерным усилием. Правильно подобранный сектор L-55 мм восстанавливает передачу движения от ножного рычага к пусковой части двигателя GY6 50 и нормальный возврат кикстартера.
